في عالم الآلات الصناعية الثقيلة، وأنظمة نقل الحركة في السيارات، ومعدات التعدين، حيث تتطلب هذه المكونات تحملاً شديداً للإجهاد التشغيلي، تبرز محامل الأسطوانات المخروطية كحل هندسي لا غنى عنه. فعلى عكس محامل الكرات التقليدية، التي تتفوق في الغالب تحت الأحمال الشعاعية البحتة، صُممت محامل الأسطوانات المخروطية خصيصاً لتحمل الأحمال المركبة الثقيلة (الشعاعية والمحورية معاً). وتستمد هذه القدرة الفريدة من تصميمها الهندسي المتميز، مما يجعلها الركيزة الأساسية للأعمدة الدوارة الثقيلة على مستوى العالم.

يُعدّ هذا الدليل الشامل مرجعًا موثوقًا لمهندسي الميكانيكا ومديري المشتريات والمشترين الصناعيين. فهو يُغطي المبادئ الميكانيكية الأساسية، واختيار مواد المكونات، والمعايير الدولية الصارمة، وبروتوكولات الصيانة خطوة بخطوة، ورؤى استراتيجية حول التوريد بين الشركات لتحسين عائد الاستثمار في آلاتك وتأمين سلسلة التوريد الخاصة بك.

1. مقدمة عن محامل الأسطوانات المخروطية

ما هو محمل الأسطوانة المخروطية؟

محمل البكرات المخروطية هو محمل ذو عناصر دحرجة مصمم بمجاري داخلية وخارجية مخروطية الشكل تتحرك على طول بكرات مخروطية. يتيح هذا التصميم الهندسي الدقيق للمحمل العمل بسلاسة في بيئات التشغيل عالية الإجهاد. يتكون هذا المحمل من أربعة مكونات أساسية مترابطة: الحلقة الداخلية، والحلقة الخارجية، والبكرات المخروطية، وحامل البكرات.

في قطاع المحامل الصناعية، تُجمع الحلقة الداخلية والبكرات والقفص وتُباع كوحدة واحدة متكاملة تُعرف باسم المخروط، بينما تُسمى الحلقة الخارجية المنفصلة بالكأس. لفهم كيفية تفاعل هذه الأجزاء ومواطن المخاطر التقنية المحتملة، يجب على المهندسين تحليل الوظيفة المميزة لكل مكون وأنماط فشله الرئيسية.

المبادئ الميكانيكية وكيفية عملها

تعتمد القدرة الاستثنائية لهذا المكون كلياً على شكله المخروطي. فقد صُممت خطوط بروز مسارات الكرات ورؤوس جميع البكرات المخروطية لتلتقي عند نقطة واحدة مشتركة على المحور الطولي المركزي للمحمل. ويحقق هذا التصميم حركة دحرجة نقية، مانعاً البكرات من الانزلاق أو الاحتكاك على مسارات الكرات. ونتيجة لذلك، ينخفض عزم الاحتكاك عند أسطح التلامس.

 محور التحميل
-----------------•-----------------
/
/  تلتقي قمم البكرات
/  عند نقطة واحدة
/

تحدد زاوية التلامس بين الأسطوانة وخط مركز المحمل مقدار الحمل الذي يمكن نقله عبر المكونات الداخلية. عند تطبيق حمل شعاعي، تتولد قوة محورية داخل المحمل نتيجةً لزاوية مجاري الكرات. يجب دائمًا موازنة هذه القوة الداخلية بقوة خارجية مساوية أو بمحمل معاكس.

للاطلاع على الصيغ الرياضية التي تحكم هذه القوى الداخلية، بالإضافة إلى معادلات التشوه المرن المفصلة في ظل ظروف التشغيل ذات الإجهاد العالي، يرجى الرجوع إلى موردنا التقني المخصص: كيف تعمل محامل الأسطوانات المخروطية؟ نظرة معمقة على الميكانيكا والتصميم .

2. الأنواع والتصنيفات الرئيسية

فهم التكوينات المختلفة

تتطلب الآلات الصناعية تصميمات محامل خاصة للتعامل مع سيناريوهات التحميل المتنوعة، وصلابة الأعمدة، وسرعات الدوران. تُصنف محامل الأسطوانات المخروطية حسب عدد صفوف الأسطوانات المدمجة في المجموعة: صف واحد، صفان، وأربعة صفوف.

للحصول على شرح مفصل لمصطلحات الصناعة القياسية، وأبعاد الحدود من النظام المتري إلى النظام البوصي، وتعديلات التكوين المتخصصة، اقرأ دليلنا الكامل: نظرة عامة على أنواع محامل الأسطوانات المخروطية: أحادية الصف، وثنائية الصف، ورباعية الصف .

مقارنة المكونات: اختيار الصفوف بناءً على اتجاه التحميل

يُعد اختيار التكوين المناسب للصفوف قرارًا هندسيًا بالغ الأهمية يؤثر بشكل مباشر على صلابة النظام، وسعة التحميل الإجمالية، وعمر التشغيل.

• لا تستطيع التجميعات أحادية الصف تحمل الأحمال المحورية إلا من اتجاه واحد. لذلك، يتم تركيبها دائمًا تقريبًا في أزواج (متقابلة أو متقابلة) للتعامل مع قوى الدفع ثنائية الاتجاه.

• تجمع التجميعات ذات الصفين مجموعتين أحاديتي الصف في وحدة واحدة، باستخدام تكوين مزدوج الكأس أو مزدوج المخروط. يتحمل هذا الترتيب أحمال الدفع المحورية ثنائية الاتجاه الثقيلة ويوفر صلابة هيكلية ممتازة، مما يجعله مثالياً لصناديق التروس وآلات الرفع.

• تُعزز التكوينات ذات الأربعة صفوف قدرة التحمل القصوى من خلال دمج عدة أكواب ومخاريط وفواصل. وتُستخدم هذه التكوينات بشكل حصري تقريبًا في الصناعات الثقيلة التي تتعرض لقوى شعاعية شديدة.

لتحديد الإعداد الأمثل لتصميم جهازك، قيّم مقاييس الأداء المختلفة عبر هذه التكوينات الموضحة بالتفصيل في الجدول أدناه. لمزيد من التفاصيل حول سيناريوهات هندسة التطبيقات، راجع مقارنتنا المتعمقة. محامل أسطوانية مدببة أحادية الصف مقابل محامل أسطوانية مدببة مزدوجة الصف: أيهما تحتاج؟ .

3. مواصفات الاختيار الهندسي والفني

الأبعاد وجداول المقاسات القياسية

عند تحديد مواصفات محمل لمشروع تصنيع المعدات الأصلية أو البحث عن بديل مطابق في السوق، يتعين على المهندسين مراعاة الأبعاد القياسية الدولية. تخضع المحامل المترية عالميًا لمعيار ISO 355، الذي يحدد مصفوفة محددة من سلاسل الأبعاد تجمع بين زاوية التلامس، وسلسلة الأقطار، وسلسلة العرض. في المقابل، تتبع المحامل الإنجليزية معايير ANSI/ABMA. وتستخدم هذه المعايير نظام ترقيم مختلفًا تمامًا، حيث يحمل كل من الكأس والمخروط أرقامًا مميزة بناءً على قدرة تحملهما للحمل وسماكة مقطعهما العرضي.

يُساعد فهم رموز البادئات واللواحق هذه على تجنب حالات عدم التوافق الكارثية في التجميع. على سبيل المثال، تشير لاحقة مثل "J" إلى الامتثال لأبعاد حدود معيار ISO لتجميع الكوب والمخروط، مما يضمن التوافق التام بين العلامات التجارية العالمية.

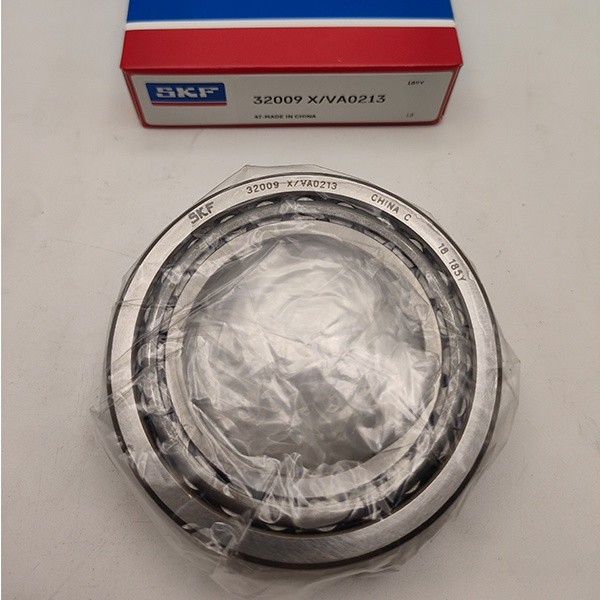

للمساعدة في الربط بين هذه الأنظمة، يرجى مراجعة مصفوفة البيانات الفنية الكاملة لدينا: أبعاد ومقاسات محامل الأسطوانات المخروطية القياسية للمهندسين فيما يلي مجموعة مختارة من النماذج القياسية عالية التردد التي تُستخدم بشكل متكرر في أنظمة نقل الحركة الصناعية:

قدرات التحميل (الأحمال القطرية مقابل الأحمال المحورية)

يتطلب تقييم قدرة التحميل تحليلًا دقيقًا لزاوية التلامس الداخلية (ألفا)، والتي تتراوح عادةً بين 10° و30°. وتتحكم قيمة هذه الزاوية بشكل مباشر في نسبة قدرة التحميل الشعاعي إلى قدرة التحميل المحوري. فزاوية التلامس الضحلة تزيد من قدرة التحميل الشعاعي للمحمل، ولكنها تحد من قدرته على التحميل المحوري. ومع ازدياد زاوية التلامس، تصبح البكرات أكثر استقامة بالنسبة للعمود، مما يعزز قدرة الدفع المحوري بشكل ملحوظ، بينما يقلل من الحد الأقصى للحمل الشعاعي.

يتطلب حساب الحمل الديناميكي المكافئ (P) بدقة تحت تأثير القوى المركبة تطبيق معادلات ISO دقيقة باستخدام الحمل القطري (F_r) والحمل المحوري (F_a) ومعامل الدفع النوعي للمحمل (Y). للاطلاع على شرح مفصل خطوة بخطوة للحسابات، ولاستخدام برامجنا الآلية لتقدير الأحمال، يُرجى الوصول إلى تحليلنا المتعمق هنا: كيفية حساب معدلات تحمل الأحمال لمحامل الأسطوانات المخروطية للتطبيقات الشاقة .

درجة المادة واختيارها (عوامل المتانة)

يعتمد العمر التشغيلي في ظروف التشغيل القاسية بشكل كبير على التركيب المعدني للكأس والمخروط والبكرات. يُعدّ الفولاذ عالي الكربون والكروم المُقسّى بالكامل (GCr15 / AISI 52100)، المُعالَج حراريًا ليصل إلى صلابة مثالية تتراوح بين 60 و64 HRC، المعيار الصناعي للمحامل عالية الأداء. توفر هذه المادة مقاومة ممتازة لإجهاد التلامس الدوار وحماية فائقة من التآكل في ظل ظروف التشغيل القياسية.

 [الأحمال القياسية] --------> GCr15 / AISI 52100 (مُقسّى بالكامل)
[مقاومة عالية للصدمات / التأثير] ------> 20CrMnTi / AISI 8620 (قلب معالج بالكربنة السطحية)

مع ذلك، في التطبيقات القاسية التي تنطوي على أحمال صدمية عالية، أو اهتزازات شديدة، أو اختلالات هيكلية، قد يكون الفولاذ المُقسّى بالكامل عرضةً للتشقق المفاجئ والهش. في هذه الحالات الخاصة، يُفضّل استخدام سبائك الفولاذ منخفضة الكربون المُقسّاة سطحيًا بالكربنة السطحية، مثل 20CrMnTi أو AISI 8620. تُنتج عملية الكربنة السطحية طبقة خارجية صلبة مقاومة للتآكل، مع الحفاظ على لبّ داخلي مرن ومتين يمتص الصدمات الخارجية القوية دون أن يتصدّع.

لتحديد التركيبة المثالية للمواد ونوع السبيكة والطلاء السطحي للبيئات التشغيلية شديدة التآكل أو الملوثة، يرجى الرجوع إلى دليلنا المعدني الشامل: اختيار المواد المناسبة لمحامل الأسطوانات المخروطية: الفولاذ الكرومي مقابل الفولاذ الكربوني .

4. التركيب والصيانة واستكشاف الأعطال وإصلاحها

التركيب الصحيح وضبط الخلوص

بخلاف محامل الكرات ذات الأخدود العميق ذات الخلوصات الداخلية الثابتة، توفر محامل الأسطوانات المخروطية ميزة تشغيلية رئيسية: يمكن ضبط خلوصها المحوري الداخلي أو التحميل المسبق التشغيلي بدقة أثناء التركيب.

• الخلوص المحوري هو مقدار صغير من الحركة الفيزيائية المطلوبة لمنع الالتصاق عندما تتمدد المكونات حرارياً.

• تتضمن عملية التحميل المسبق تطبيق قوة ضغط داخلية مستمرة ومتحكم بها. وهذا يقلل من التشوه المرن، ويزيد من دقة العمود، ويزيل الاهتزاز الدوراني.

قد يؤدي الضبط غير الصحيح أثناء التركيب إلى تقليل عمر الخدمة بشكل كبير. فزيادة الخلوص تسمح للعمود بالاهتزاز، مما يؤدي إلى إجهادات تلامس غير متساوية وتآكل متسارع للقفص. في المقابل، يؤدي التحميل المسبق المفرط إلى زيادة التسخين الاحتكاكي داخل مناطق التلامس الصغيرة، مما يتسبب في ارتفاع سريع في درجة الحرارة قد يؤدي إلى التحام عناصر التدحرج بمجاريها. يجب على الفنيين استخدام مؤشرات قياس دقيقة أو مفاتيح عزم الدوران لقياس مقاومة الدوران والتحقق من الضبط الصحيح.

للحصول على شرح شامل لطريقة Endplay القياسية، وتقنية عزم دوران الصامولة، وحسابات التمدد الحراري التفصيلية، يرجى الرجوع إلى دليل الصيانة الخاص بنا: دليل خطوة بخطوة لتركيب وضبط محامل الأسطوانات المخروطية .

استكشاف أخطاء الأعطال الشائعة وإصلاحها

عندما يتوقف محمل عن العمل بشكل صحيح قبل الأوان، يكشف تحليل الأسطح المتضررة عن السبب الجذري لعطل النظام. ويُمكّن تحديد هذه العلامات التحذيرية المبكرة فرق الصيانة من إصلاح المشكلات الميكانيكية الكامنة قبل حدوث عطل كارثي.

 خدوش دقيقة ناتجة عن الاحتكاك ← تلوث (فشل في منع التسرب)
مسارات مصقولة تشبه المرآة --> نقص التشحيم (هروب حراري)
تقشر وتآكل الرقع المعدنية -> إجهاد تحت السطح (نهاية العمر الافتراضي)

• التفتت الناتج عن الإجهاد: يظهر هذا التفتت على شكل بقع متقشرة ومحفورة على مجاري الكرات. وهو يشير إلى أن الفولاذ قد وصل إلى نهاية عمره الافتراضي تحت الإجهاد الطبيعي. مع ذلك، قد يحدث التفتت الموضعي قبل الأوان إذا كان العمود غير محاذٍ بشكل صحيح أو إذا كانت الخلوصات الداخلية ضيقة للغاية.

• التآكل الكاشط: تشير الخدوش الدقيقة على البكرات والمجاري إلى أن أختام الغلاف قد فشلت، مما يسمح بدخول الغبار أو الرمل البيئي الناعم الكاشط إلى التجميع.

• نقص التزييت: تشير درجات حرارة التشغيل المرتفعة، بالإضافة إلى مسارات التآكل المصقولة كسطح المرآة أو تغير اللون الشديد، إلى فشل التزييت. فبدون طبقة زيت فعالة، يُولّد الاحتكاك بين المعادن حرارة احتكاكية شديدة، مما يُدمر الصلابة المعدنية الأصلية.

للوصول إلى مكتبتنا الكاملة من الصور الفوتوغرافية عالية الدقة للأعطال، بالإضافة إلى سير العمل المستهدف لمعالجة الأسباب الجذرية، اقرأ دليلنا الفني لاستكشاف الأخطاء وإصلاحها: أهم 5 أسباب لفشل محامل الأسطوانات المخروطية وكيفية الوقاية منها .

5. دليل التوريد والمشتريات بين الشركات

كيفية تقييم مصنعي محامل الأسطوانات المخروطية

بالنسبة لمديري المشتريات، يتطلب اختيار شريك التصنيع تحقيق التوازن بين الكفاءة الاقتصادية وموثوقية المكونات. ويشمل تقييم الموردين العالميين المحتملين تدقيق سلاسل توريد المواد الخام وبروتوكولات مراقبة الجودة الداخلية لديهم.

 سير عمل تدقيق المشتريات:
[اختبار المواد الخام] -> [طحن SPC المضمن] -> [تدقيق الضوضاء/الاهتزاز بنسبة 100%] -> [معتمد من EEAT]

1. التحقق من المواد الخام: يجب على الشركة المصنعة عالية الجودة توفير إمكانية تتبع كاملة لكل دفعة من الصلب، مدعومة بتقارير اختبار المواد (MTRs) التي تؤكد انخفاض محتوى الأكسجين والحد الأدنى من مستويات الشوائب غير المعدنية.

2. مراقبة الجودة أثناء الإنتاج: يجب أن تستخدم أرضية المصنع أنظمة التحكم الإحصائي الآلي في العمليات (SPC) خلال عمليات الطحن والتجليخ الحرجة. يجب أن يحافظ خط التشطيب الفائق على دقة تشكيل الأسطوانات ضمن حدود دقيقة للغاية (بالميكرون) لضمان توزيع متجانس للإجهاد.

3. اختبار آلي بنسبة 100%: تأكد من أن المورد يقوم بإجراء اختبار فحص آلي بنسبة 100% على التجميعات النهائية، وقياس خصائص الضوضاء والاهتزاز باستخدام أدوات متقدمة مثل أنظمة الاختبار S0910-1.

لتقليل مخاطر سلسلة التوريد والوصول إلى قائمة التحقق الشاملة لتقييم الموردين، اقرأ خارطة طريق التوريد الخاصة بنا: كيفية اختيار مصنع موثوق به لمحامل الأسطوانات المخروطية في الصين .

حلول تصنيع مخصصة وحلول تصنيع المعدات الأصلية للمشترين الصناعيين

لا تلبي نماذج الكتالوج القياسية دائمًا احتياجات المعدات الصناعية المتخصصة التي تعمل في ظروف بيئية غير اعتيادية. تتطلب التطبيقات التي تتضمن أحجام أعمدة خاصة، أو تقلبات شديدة في درجات الحرارة، أو التعرض لمواد كيميائية أكالة، تعديلات هندسية مصممة خصيصًا.

 حلول مخصصة:
[أبعاد غير قياسية] / [طلاءات الفوسفات] / [أقفاص نحاسية مصنعة آلياً]

• أبعاد الحدود غير القياسية: يمكن تصميم أقطار خارجية مخصصة أو زوايا تلامس مخصصة لتناسب أغلفة الآلات الموجودة بشكل مثالي أثناء عمليات التحديث.

• الطلاءات السطحية المتخصصة: يوفر تطبيق معالجات السطح بأكسيد الحديد الأسود أو فوسفات المنغنيز حماية حاسمة ضد التآكل والتلف الالتصاقي أثناء عمليات بدء التشغيل البارد.

• تصميمات الأقفاص المحسّنة: إن استبدال السلال القياسية المصنوعة من صفائح الفولاذ المختومة بأقفاص متينة مصنوعة من النحاس المصقول أو البولي أميد المقوى بالألياف الزجاجية يحسن الأداء في ظل الاهتزاز الشديد أو سرعات الدوران العالية.

لمعرفة كيفية تقديم الرسومات الهندسية، وإبرام اتفاقيات ضمان الجودة، وإدارة الحد الأدنى لكميات الطلب (MOQs) للتكوينات المتخصصة، راجع دليلنا الشامل للتوريد بين الشركات (B2B): محامل أسطوانية مخروطية مخصصة: دليل مصادر الشركات المصنعة الأصلية للمشترين الصناعيين .

6. لماذا تختار محامل لانيو؟

في شركة لانيو للمحامل، نقدم حلولاً هندسية دقيقة مصممة خصيصاً للصناعات الثقيلة العالمية. يتميز مصنعنا المتطور بخطوط إنتاج طحن آلية بالكامل، وأنظمة معالجة حرارية يتم التحكم فيها بواسطة الكمبيوتر، وإدارة جودة دقيقة معتمدة وفقاً للمعايير الدولية.

• مراقبة المواد الممتازة: نستخدم فولاذ محامل GCr15 عالي النقاء ومنزوع الغازات لضمان مقاومة استثنائية للإجهاد وعمر تشغيلي ممتد.

• التصنيع الدقيق: تحافظ خطوط التشطيب الفائقة المتطورة لدينا على التفاوتات الهندسية لفئات الدقة P6 و P5، مما يضمن تشغيلًا هادئًا للغاية وعزم دوران احتكاكي ضئيل.

• اختبار شامل: تخضع كل دفعة إنتاج لفحص دقيق، بما في ذلك الاختبار غير المدمر بالموجات فوق الصوتية، والكشف عن الشقوق بالجسيمات المغناطيسية، والتدقيق النهائي للاهتزازات.

• التسليم والدعم العالميان: نحن ندعم شبكات التوزيع الصناعية ومشاريع تصنيع المعدات الأصلية ذات الحجم الكبير في جميع أنحاء العالم من خلال الخدمات اللوجستية المُحسّنة والوثائق الفنية الشاملة والدعم الهندسي الاستباقي.

اتخذ الخطوة التالية

قم بزيادة وقت تشغيل معداتك إلى أقصى حد وحسّن تكاليف شراء المكونات اليوم. تواصل مع فريقنا الهندسي لطلب عرض أسعار فوري ومخصص، أو لتحديد موعد استشارة فنية، أو لتنزيل كتالوج منتجاتنا الكامل.

7. الأسئلة الشائعة (FAQ)

السؤال الأول: ما هي الميزة الرئيسية لمحمل الأسطوانة المخروطية مقارنة بمحمل الكرات؟

تتمثل الميزة الأساسية في قدرتها العالية على تحمل الأحمال، لا سيما عند تعرضها لقوى شعاعية ومحورية ثقيلة مجتمعة. ولأنها تتميز بتلامس خطي بدلاً من التلامس النقطي على طول مسارات الكرات، فإن محامل الأسطوانات المخروطية توزع القوى الثقيلة على مساحة سطح أكبر، مما يمنع تشوه المعدن الداخلي حيث تفشل محامل الكرات التقليدية.

السؤال الثاني: كيف تؤثر زاوية التلامس على قدرة تحمل محمل الأسطوانة المخروطية؟

تحدد زاوية التلامس نسبة قدرة التحميل الشعاعي إلى قدرة التحميل المحوري بشكل مباشر. فزيادة زاوية التلامس تزيد من قدرة المحمل على تحمل الدفع المحوري لأن عناصر التدحرج تصبح أكثر استقامة بالنسبة للعمود، إلا أن هذا يقلل من قدرة التحميل الشعاعي بشكل متناسب.

السؤال الثالث: لماذا تتطلب محامل الأسطوانات المخروطية التشحيم المنتظم، وكيف نختار بين الشحم والزيت؟

يُعدّ التشحيم المنتظم ضروريًا لتكوين طبقة زيتية ديناميكية تمنع الاحتكاك المباشر بين الأجزاء المعدنية، وتقلل من الحرارة الناتجة عن الاحتكاك، وتحمي المكونات من التآكل. يُفضّل استخدام الشحم للسرعات المتوسطة ودرجات حرارة التشغيل القياسية نظرًا لسهولة متطلبات منع التسرب وقلة الحاجة إلى الصيانة، بينما يُعدّ التشحيم بالزيت المتداول ضروريًا للتطبيقات عالية السرعة ودرجات الحرارة العالية لتوفير تبديد حراري فعّال.
