لا يبدأ كثير من الناس بالتفكير في خلوص محمل الكرة ذي الأخدود العميق إلا بعد ظهور مشكلة ما أثناء التشغيل. فقد ترتفع درجة حرارة المحرك أكثر من المتوقع، أو تصبح المروحة صاخبة بعد بدء التشغيل، أو تظهر اهتزازات مفاجئة في آلة كانت تعمل بسلاسة من قبل. في كثير من هذه الحالات، يُلقى اللوم أولاً على المحمل نفسه، إلا أن المشكلة الحقيقية قد تكون أن الخلوص الداخلي لم يكن مناسبًا لظروف التشغيل.

ولهذا السبب، يُعد خلوص محمل الكرة ذي الأخدود العميق مهمًا جدًا في الاختيار والصيانة اليومية. إذ يؤثر الخلوص في درجة حرارة التشغيل، والضوضاء، والقدرة على العمل بسرعات عالية، وطريقة تعامل المحمل مع الحمل بعد تركيبه. وإذا كنت تقارن بين خيارات المحامل للمعدات الصناعية أو أعمال الاستبدال أو شراء المخزون، فإن فهم هذا العامل الواحد يمكن أن يمنع الكثير من المشكلات التي يمكن تجنبها لاحقًا.

أين يبدأ الالتباس عادةً

من المفاهيم الخاطئة الشائعة افتراض أن الخلوص الأكبر يكون دائمًا أكثر أمانًا، أو أن الخلوص القياسي مناسب تقريبًا لكل تطبيق. لكن عمليًا، لا تصمد أي من الفكرتين جيدًا. فالاختيار الصحيح يعتمد على ما يحدث للمحمل بعد تركيبه وأثناء التشغيل.

قبل التركيب، يعني الخلوص الداخلي إجمالي المسافة التي يمكن أن تتحرك بها إحدى الحلقات بالنسبة إلى الحلقة الأخرى، شعاعيًا أو محوريًا، بحسب طريقة القياس. وبالنسبة لمحامل الكرات ذات الأخدود العميق، يركز المستخدمون عادةً على الخلوص الداخلي الشعاعي. وما يجعل الاختيار أكثر تعقيدًا هو أن خلوص التشغيل لا يساوي الخلوص الأولي المدرج في الكتالوج.

عند تركيب المحمل على عمود أو داخل مبيت، يمكن أن يؤدي التوافق إلى تقليل الخلوص. ثم، عندما ترتفع درجة الحرارة، قد تتمدد الحلقة الداخلية بشكل مختلف عن الحلقة الخارجية، مما يغير الخلوص مرة أخرى. لذلك، فإن القيمة التي تشتريها ليست سوى نقطة البداية. أما القيمة التي يعمل بها المحمل فهي التي تحدد ما إذا كان التطبيق سيظل مستقرًا.

ما الذي يحدث عندما يكون الخلوص صغيرًا جدًا

إذا أصبح الخلوص ضيقًا جدًا أثناء التشغيل، فلن تعود العناصر الدوارة تتحرك بالحرية الكافية. ويزداد الاحتكاك، وتتراكم الحرارة، وقد تتدهور ظروف التشحيم. وفي بيئة الورشة الفعلية، قد يظهر ذلك على شكل آلة يبدو صوتها طبيعيًا في البداية، لكنها تصبح أكثر ضوضاءً أو سخونة بعد تشغيلها لفترة.

كما يمكن أن يؤدي الخلوص القليل جدًا إلى تقصير عمر المحمل بسبب ارتفاع إجهاد التلامس. وقد يصبح ذلك أكثر وضوحًا في المعدات عالية السرعة. وحتى عندما لا يكون الحمل ثقيلًا بشكل خاص، قد يبدو المحمل أكثر خشونة من المتوقع لمجرد أن حالة التشغيل الداخلية ضيقة جدًا.

ولهذا السبب، غالبًا ما يبحث المشترون عن خيار يتجاوز C0 الافتراضي عندما يكون توافق العمود تدخليًا بدرجة كبيرة، أو يُتوقع وجود فرق ملحوظ في درجة الحرارة بين الحلقتين، أو تعمل الآلة وفق نمط سرعة يتطلب أداءً عاليًا.

وماذا يحدث عندما يكون الخلوص كبيرًا جدًا

من ناحية أخرى، يمكن أن يسبب الخلوص المفرط مشكلاته الخاصة. فقد ينتج المحمل ذو الخلوص الداخلي الكبير اهتزازًا وضوضاءً أكبر، خصوصًا عندما تكون أهمية الدوران السلس مرتفعة. كما قد يصبح توزيع الحمل أقل مثالية، وقد يبدو دعم العمود أقل استقرارًا. وفي بعض التطبيقات، يظهر ذلك على شكل عدم اتساق في جودة التشغيل بدلًا من حدوث عطل فوري.

ولا يعني الخلوص الكبير أنه خاطئ تلقائيًا. فقد يكون ضروريًا عندما يؤدي التمدد الحراري أو ظروف التركيب إلى تقليل الخلوص بشكل حاد أثناء الخدمة. وتبدأ المشكلة عند اختيار خلوص أكبر دون سبب، لمجرد اتخاذ إجراء احترازي. فقد يتحول ذلك “الهامش الإضافي” إلى ارتخاء أثناء التشغيل إذا لم يستهلكه التطبيق فعليًا.

طريقة أكثر عملية لتحديد النطاق المناسب

عندما يسأل الناس عن أفضل خلوص لمحمل الكرة ذي الأخدود العميق، تكون الإجابة الأكثر فائدة عادةً سؤالًا آخر: ما الذي سيتعرض له المحمل بعد التركيب؟

ابدأ بالتوافق. فإذا كانت الحلقة الداخلية ستُركب بإحكام على العمود، فسوف ينخفض الخلوص الأولي. وإذا كانت الحلقة الخارجية ستُركب أيضًا بإحكام داخل المبيت، فقد ينخفض الخلوص أكثر. ثم ضع درجة الحرارة في الاعتبار. فإذا كانت الحلقة الداخلية تعمل بدرجة حرارة أعلى من الحلقة الخارجية، فإنها تتمدد أكثر وتستهلك قدرًا أكبر من الخلوص.

بعد ذلك، انظر إلى توقعات السرعة والضوضاء. فعند الحاجة إلى تشغيل أكثر هدوءًا أو سلوك دوراني أكثر تحكمًا، يكون الخلوص الكبير جدًا أقل ملاءمة عادةً. أما في التطبيقات التي تواجه الحرارة أو تغير الحمل أو انخفاض الخلوص الناتج عن التوافق، فقد يكون الخلوص الأولي الأكبر هو الخيار الأكثر أمانًا.

كما أن التشحيم مهم. فالمحمل الذي يعمل مع تشحيم هامشي قد يصبح أكثر حساسية لأخطاء الخلوص، لأن الاحتكاك والحرارة يرتفعان بسرعة أكبر. وفي أعمال الصيانة الفعلية، لا يكون عامل واحد هو المسؤول غالبًا، بل إن الجمع بين التوافق ودرجة الحرارة والسرعة والتشحيم هو ما يفسر سبب عمل المحمل بشكل جيد أو سيئ.

فئات الخلوص الشائعة وكيفية استخدامها

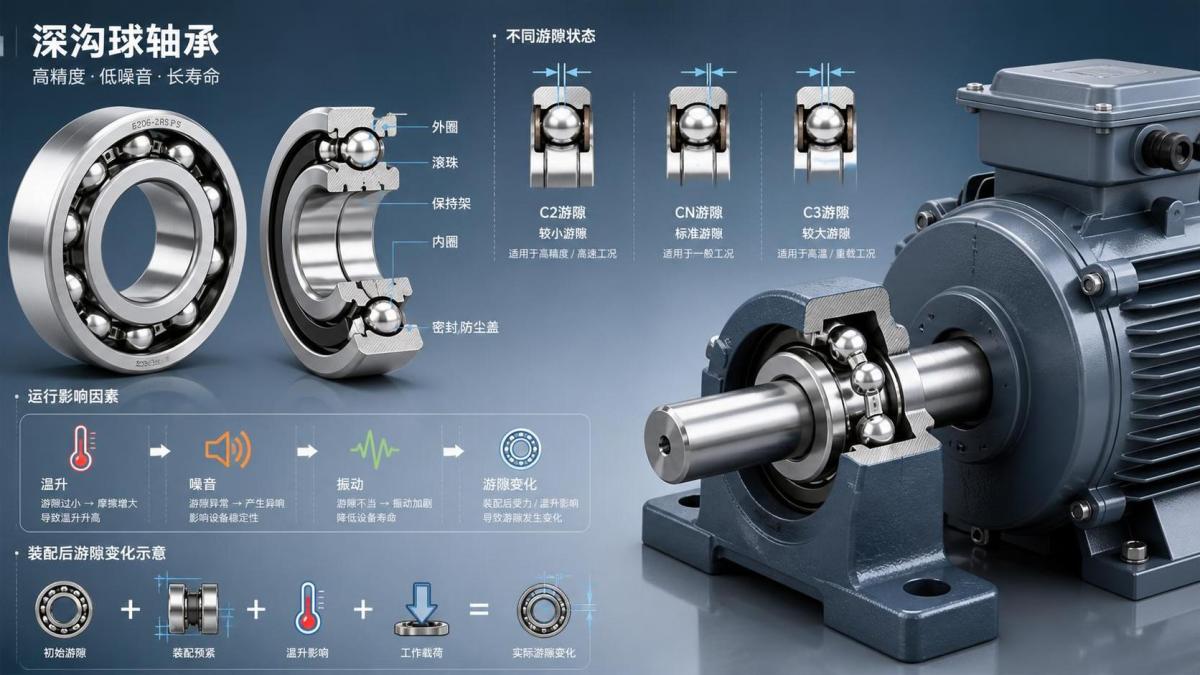

يتعرف كثير من المستخدمين على فئات شائعة مثل C2 وC0 وC3، مع استخدام C4 وC5 عندما تكون هناك حاجة إلى خلوص داخلي أكبر. وبشكل عام، يكون C2 أصغر من الخلوص العادي، بينما يمثل C0 الخلوص العادي، ويوفر C3 أو ما فوقه خلوصًا أكبر من العادي. لكن لا ينبغي التعامل مع هذه الرموز باعتبارها اختصارات لمستوى الجودة أو الأداء. فهي تصف ببساطة نطاق الخلوص الداخلي.

فعلى سبيل المثال، لا يعني اختيار C3 أن المحمل “أفضل” من C0. بل يعني فقط أنه يبدأ بخلوص أكبر، وقد يكون ذلك مفيدًا أو ضارًا بحسب التطبيق. والاختيار الأفضل هو الذي يتوافق مع ظروف التشغيل بعد التجميع.

عندما يصبح الاختيار صعبًا أثناء التوريد

غالبًا ما تصبح قرارات الخلوص أكثر صعوبة أثناء الشراء، لأن صفحات الكتالوج تعرض العديد من التركيبات في الوقت نفسه: درجة الدقة، ومجموعة الخلوص، والأبعاد، والمواد. وإذا كان الاستبدال مخصصًا لآلة موجودة، فمن المفيد التأكد مما إذا كان المحمل السابق قد استخدم ظروف توافق عادية، أو ما إذا كانت هناك علامات على ارتفاع الحرارة أو الصوت غير الطبيعي أو الارتخاء.

في بعض الحالات، يقارن المشترون أيضًا بين أنواع محامل ذات صلة للوحدات المركبة أو ترتيبات الحلقات الداخلية. فعلى سبيل المثال، قد يظهر خيار مثل INA GE50-KRR-B Insert Ball Bearing في مناقشات التوريد التي تتوفر فيها درجات دقة متعددة من P0 إلى P4 وخلوصات من C2 إلى C5. وتكمن فائدة هذا النطاق ليس في أن إعدادًا واحدًا يناسب الجميع، بل في أنه يتيح اختيارًا يتبع توافق العمود الفعلي ودرجة حرارة التشغيل وتوقعات الأداء أثناء التشغيل. كما تذكر أبعاده المدرجة، بما في ذلك قطر التجويف البالغ 50 mm والقطر الخارجي البالغ 90 mm والعرض البالغ 49.2 mm، المشترين بأن اختيار الخلوص ينبغي النظر إليه بالتزامن مع ترتيب التركيب، وليس بمعزل عنه.

ما الذي يجب التحقق منه قبل اتخاذ القرار

إذا كنت تتعامل مع مشكلات استبدال متكررة أو تحاول تجنب شراء مخزون غير مناسب، فركز على بعض الأسئلة العملية.

هل كان المحمل السابق يعمل بدرجة حرارة مرتفعة، خصوصًا بعد اكتمال التركيب؟ إذا كانت الإجابة نعم، فقد يكون الخلوص الأولي صغيرًا جدًا بالنسبة إلى ظروف التوافق والحرارة.

هل كانت الضوضاء أو الاهتزاز هي الشكوى الرئيسية بينما ظلت درجة الحرارة مقبولة؟ عندئذٍ لا ينبغي استبعاد احتمال أن يكون خلوص التشغيل كبيرًا جدًا.

هل سيكون توافق العمود محكمًا؟ هل ستعمل الآلة باستمرار بسرعة عالية؟ هل سيكون هناك فرق ملحوظ في درجة الحرارة بين الحلقة الداخلية والحلقة الخارجية؟ كل إجابة بـ “نعم” تدفع القرار بعيدًا عن التخمين ونحو اختيار خلوص أكثر استنارة.

ومن المفيد أيضًا الفصل بين الخلوص والدقة. فدرجة الدقة الأعلى لا تعالج تلقائيًا اختيار الخلوص غير المناسب. كلا العاملين مهم، لكن كلًا منهما يعالج مشكلة مختلفة. فالدقة تتعلق بالدقة الأبعادية ودقة التشغيل، بينما يؤثر الخلوص في الحركة الداخلية وسلوك التشغيل في ظل التوافق والحرارة.

أخطاء صغيرة تؤدي إلى تقديرات خاطئة كبيرة

من الأخطاء المتكررة قراءة الخلوص الأولي للمحمل كما لو كان خلوص التشغيل. ومن الأخطاء الأخرى استبدال المحمل وفقًا للحجم فقط دون التحقق مما إذا كان تصميم الآلة الأصلي يتطلب فئة خلوص معينة. كما يفترض البعض أن فشل الآلة مبكرًا يعني بالضرورة أن الحل هو تسامح أكثر إحكامًا أو محمل أغلى، في حين أن المشكلة الحقيقية قد تكون الحرية الداخلية غير المناسبة بعد التركيب.

ومن السهل أيضًا تجاهل تأثير طريقة التركيب في النتيجة. فالقوة المفرطة أثناء التركيب، أو ضعف التحكم في المبيت، أو عدم التحكم في تفاوتات العمود، يمكن أن تغير حالة المحمل بدرجة تجعل الخلوص المختار لا يتصرف كما هو مقصود.

اتخاذ خيار أكثر أمانًا

إن خلوص محمل الكرة ذي الأخدود العميق ليس مجرد تفصيل تجريدي في الكتالوج. فهو أحد الإعدادات التي تحدد ما إذا كان المحمل سيعمل باردًا أو ساخنًا، وهادئًا أو صاخبًا، ومستقرًا أو غير منتظم. وإذا كنت تختار بين C2 أو C0 أو C3 أو ما فوقه، فالنهج الأفضل ليس البحث عن فئة مثالية للجميع، بل تقدير ما ستفعله الآلة بهذا الخلوص بعد تركيب المحمل وتشغيله.

وبالنسبة إلى أعمال الشراء والصيانة والاستبدال، يعني ذلك عادةً الابتعاد قليلًا عن رقم القطعة والنظر إلى صورة التشغيل الكاملة: التوافق، ودرجة الحرارة، والسرعة، والتشحيم، ومستوى السلاسة المتوقع. وعند مراجعة هذه العوامل معًا، يصبح اختيار الخلوص أقل غموضًا وأكثر موثوقية بكثير.
