في المصانع والمعدات الزراعية والمحركات الكهربائية والمضخات والمراوح وأنظمة النقل، يحافظ مكوّن صغير واحد بهدوء على دوران الأعمدة بسلاسة تحت الحمل: محمل الكرات ذي الأخدود العميق. وغالبًا ما يُعامل هذا المحمل على أنه جزء قياسي إلى أن تصبح الآلة صاخبة أو ترتفع حرارتها أو تتعطل في وقت أبكر من المتوقع. ولهذا السبب، فإن فهم ماهية محمل الكرات ذي الأخدود العميق لا يهم مهندسي التصميم فحسب، بل يهم أيضًا فرق الصيانة ومديري المشتريات وموزعي المحامل الذين يقارنون الخيارات بين الموردين.

يُعد محمل الكرات ذي الأخدود العميق أحد أكثر أنواع المحامل استخدامًا في الصناعة الحديثة، نظرًا إلى تصميمه البسيط واحتكاكه المنخفض وأدائه الموثوق. وبالنسبة إلى المشترين والمهندسين والموزعين، فإن فهم ماهية محمل الكرات ذي الأخدود العميق يمكن أن يساعد على تحسين كفاءة المعدات ودعم قرارات توريد أكثر ملاءمة. وباعتبارها مؤسسة لتصنيع المحامل وتصديرها، توفر Jinan Lanyu محامل كرات ذات أخدود عميق وحلول محامل أخرى لمجموعة متنوعة من التطبيقات الصناعية حول العالم.

لماذا يوجد هذا النوع من المحامل في كل مكان

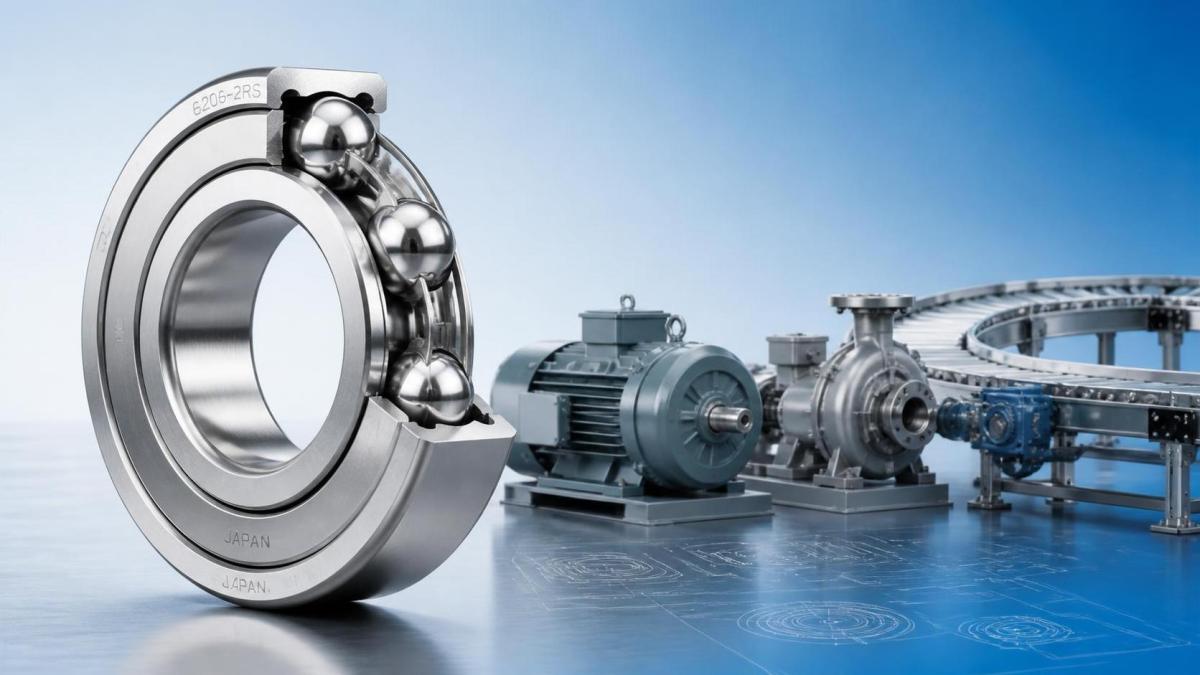

محمل الكرات ذي الأخدود العميق هو محمل دحرجة يحتوي على أخاديد عميقة لمسارات الدحرجة في الحلقتين الداخلية والخارجية. وتتحرك الكرات الفولاذية بين مساري الدحرجة، ويفصل بينها قفص يحافظ على استقرار الحركة ويقلل التلامس بين الكرات. وتتيح هندسة الأخدود للمحمل تحمل الأحمال الشعاعية بشكل أساسي، مع القدرة أيضًا على تحمل أحمال محورية معينة في كلا الاتجاهين.

قد يبدو هذا المزيج بسيطًا، لكنه يفسر شعبية هذا المحمل. فمقارنةً بأنواع المحامل الأكثر تخصصًا، تتميز محامل الكرات ذات الأخدود العميق بصغر الحجم وتعدد الاستخدامات وسهولة التركيب نسبيًا، كما أنها مناسبة للتشغيل بسرعات عالية. وعمليًا، تلائم هذه المحامل المعدات التي تحتاج إلى دوران موثوق من دون هيكل دعم معقد بشكل مفرط.

بدءًا من محركات الأجهزة المنزلية وصولًا إلى أنظمة نقل الحركة الصناعية، غالبًا ما يكون هذا النوع من المحامل هو الخيار الافتراضي لأنه يوازن بين الأداء والعملية. وبالنسبة إلى المشترين في مجال التصدير وأسواق الاستبدال، فهو أيضًا من أسهل فئات المنتجات لتوحيدها عبر منصات الآلات المختلفة.

آلية عمل محمل الكرات ذي الأخدود العميق

مبدأ العمل بسيط: عندما يدور العمود، تدور الحلقة الداخلية معه، وتتدحرج الكرات بين مساري الدحرجة في الحلقتين الداخلية والخارجية. ويكون احتكاك الدحرجة أقل بكثير من الاحتكاك الانزلاقي، لذلك ينخفض فقدان الطاقة وتوليد الحرارة والتآكل مقارنةً بالجلب العادية.

يُعد تصميم «الأخدود العميق» هو التفصيل الأساسي. وبما أن أخاديد مسارات الدحرجة تتوافق بشكل وثيق مع الكرات، يحقق المحمل ثباتًا أفضل ويمكنه التعامل مع ظروف الأحمال المركبة بفاعلية أكبر مما يفترضه كثيرون. ولهذا السبب، تُستخدم محامل الكرات ذات الأخدود العميق غالبًا في المحركات الكهربائية وعلب التروس والمضخات وأدوات الآلات والمعدات الزراعية، حيث قد لا تكون الأحمال شعاعية بحتة طوال الوقت.

التصميمات الشائعة التي قد تواجهها

ليست جميع محامل الكرات ذات الأخدود العميق متطابقة. فعند البحث عن قطع بديلة أو التوريد لإنتاج OEM، يواجه المشترون عادةً عدة أشكال شائعة:

• النوع المفتوح: مناسب عند توفر التشحيم الخارجي والبيئات الخاضعة للتحكم.
• النوع المحمي: يساعد على الحماية من الغبار والتلوث الخفيف مع السماح بعزم دوران منخفض نسبيًا.
• النوع المحكم: أفضل للتعامل مع الأوساخ والرطوبة وتقليل أعمال الصيانة في الظروف الصناعية العامة.
• النوع أحادي الصف: التكوين القياسي الأكثر استخدامًا.
• النوع ثنائي الصف: مفيد عند الحاجة إلى قدرة تحميل أعلى ضمن مساحة تركيب محدودة.

توجد أيضًا تصميمات لمحامل الإدخال تُستخدم في وحدات المحامل المركبة. وعلى الرغم من اختلافها قليلًا في التركيب والتطبيق، فإن المشترين غالبًا ما يقيمونها إلى جانب حلول محامل الكرات ذات الأخدود العميق لأن احتياجات التشغيل تتداخل في العديد من الأنظمة الدوارة.

ما الذي يجعلها جذابة في الاستخدام الصناعي

إذا سألت المهندسين عن سبب استمرارهم في الاعتماد على محامل الكرات ذات الأخدود العميق، فنادرًا ما تكون الإجابة مجرد «لأنها شائعة». فقيمتها الحقيقية تأتي من مجموعة من المزايا العملية.

تعمل هذه المحامل باحتكاك منخفض، مما يدعم سرعات دوران أعلى ويساعد على التحكم في ارتفاع درجة الحرارة. كما أن بنيتها مدمجة، لذلك يستطيع مصممو الآلات توفير المساحة من دون التضحية بأداء التحميل الأساسي. وهي متوفرة أيضًا بأبعاد وفئات دقة وخيارات خلوص داخلي وتكوينات إحكام متعددة، مما يجعلها مرنة لكل من الآلات العامة والتجميعات الأكثر تطلبًا.

وبالنسبة إلى فرق الصيانة، تتمثل ميزة أخرى في إمكانية التنبؤ بالأداء. فمحامل الكرات ذات الأخدود العميق معروفة جيدًا على مستوى العالم، كما أن أبعاد الاستبدال موحدة في العديد من السلاسل، وممارسات التركيب مألوفة في مختلف الصناعات. وهذا يقلل من مخاطر أخطاء الشراء عندما تكون فترات توقف المعدات مكلفة.

متى تحدث أخطاء الاختيار عادةً

على الرغم من بساطة المحمل نفسه، فإن أخطاء الاختيار شائعة. ومن أكثر حالات سوء الفهم تكرارًا افتراض أن المقاس وحده يحدد مدى الملاءمة. لكن في الواقع، يمكن أن تؤثر سرعة التشغيل واتجاه الحمل ومستوى التلوث وطريقة التشحيم وتفاوت الملاءمة وفئة الخلوص، جميعها، في عمر الخدمة.

فعلى سبيل المثال، قد يطلب أحد المشترين محملًا بقطر تجويف وقطر خارجي صحيحين، لكنه يتجاهل الخلوص الداخلي. وفي ظروف درجات الحرارة العالية أو السرعات المرتفعة، قد يؤدي هذا التجاهل إلى تحميل مسبق غير مرغوب فيه أو ضوضاء أو تآكل مبكر. وبالمثل، قد يؤدي اختيار محمل مفتوح لبيئة زراعية أو بيئة نقل مليئة بالغبار إلى توفير المال عند الشراء، لكنه يسبب مشكلات صيانة يمكن تجنبها لاحقًا.

تُعد درجة الدقة مهمة أيضًا، ولا سيما في التطبيقات التي تتطلب سرعة أو مقاومة للاهتزاز أو دقة في الدوران. فقد تعمل المعدات الصناعية العامة جيدًا مع فئات التفاوت القياسية، بينما قد تحتاج الآلات الأكثر حساسية إلى تحكم أكثر إحكامًا.

كيفية تقييم محمل الكرات ذي الأخدود العميق قبل الشراء

عند مقارنة الموردين، من المفيد تجاوز صور الكتالوج والتركيز على نقاط القرار التي تؤثر في الأداء الفعلي:

• ظروف التطبيق: ما السرعة والحمل ودرجة الحرارة ومخاطر التلوث؟
• جودة المواد: تؤثر جودة فولاذ المحمل في مقاومة الكلال والاستقرار الأبعادي.
• خيارات الدقة والخلوص: قد يكون توفر درجات P0 أو P6 أو P5 أو درجات أخرى مهمًا لمستويات مختلفة من المعدات.
• الإحكام أو الحماية: يؤثر ذلك في الاحتفاظ بمواد التشحيم والحماية من الحطام.
• استمرارية التوريد: وهي مهمة بشكل خاص للمستوردين والموزعين ومشتري OEM الذين يديرون الطلبات المتكررة.

في Jinan Lanyu، يقوم نشاط المحامل على التجارة في الاستيراد والتصدير عبر فئات من المنتجات تشمل محامل الكرات ذات الأخدود العميق، ومحامل الكرات ذاتية المحاذاة، ومحامل البكرات الأسطوانية. وبالنسبة إلى العديد من المشترين الدوليين، تكتسب هذه النقطة أهمية لأن قرارات التوريد لا تتعلق بنموذج محمل واحد فحسب، بل تتعلق أيضًا بمدى فهم المورد لتنوع التطبيقات وقدرته على دعم خطوط منتجات مختلفة ضمن عملية شراء واحدة.

مثال عملي من تطبيقات المحامل ذات الصلة

في بعض الأنظمة المركبة أو المحتوية على مبيت، قد يقارن المشترون بين مفاهيم المحامل ذات الأخدود العميق وحلول محامل الإدخال وفقًا لأسلوب التركيب. ومن الأمثلة على ذلك INA GAY50-NPP-B Insert Ball Bearing، الذي يتميز بتجويف بقطر 50 mm، وقطر خارجي يبلغ 90 mm، وعرض يبلغ 43 mm. وهو مصنوع من فولاذ الكروم GCr15، مع مادة مرتبطة بالقفص من PA66، ويتوفر بدرجات دقة متعددة مثل P0 وP6 وP5 وP4، إلى جانب خيارات خلوص تشمل C2 وC0 وC3 وC4 وC5.

يعكس هذا النطاق من المواصفات ما يبحث عنه العديد من المشترين الجادين في توريد المحامل عمومًا: ليس مجرد مقاس واحد، بل القدرة على مواءمة متطلبات الدقة والخلوص والتطبيق بدرجة أكبر من الدقة. وحتى عندما يكون الاختيار النهائي محمل كرات قياسيًا ذا أخدود عميق بدلًا من نوع الإدخال، ينطبق منطق التقييم نفسه.

متى تكون محامل الكرات ذات الأخدود العميق هي الخيار المناسب

تكون هذه المحامل عادةً الخيار المناسب عندما تحتاج المعدات إلى دوران عالي السرعة ومنخفض الضوضاء ومنخفض الاحتكاك تحت حمل شعاعي بشكل أساسي، مع قدرة معينة على تحمل الحمل المحوري. وهي فعالة بشكل خاص في المحركات والمراوح والمضخات وأنظمة التروس الصناعية الخفيفة والمتوسطة والآلات الزراعية والمعدات الميكانيكية العامة.

وقد لا تكون الخيار الأفضل إذا كان التطبيق يتضمن أحمال صدمية ثقيلة جدًا أو عدم محاذاة شديدًا أو حملًا محوريًا أقصى يتطلب ترتيبًا أكثر تخصصًا للمحمل. وفي هذه الحالات، غالبًا ما يحتاج المشترون إلى المقارنة مع محامل الكرات ذاتية المحاذاة أو محامل البكرات الأسطوانية، وفقًا لتحدي التشغيل.

أفكار ختامية للمشترين والمهندسين

من السهل وصف محمل الكرات ذي الأخدود العميق، لكن اختيار المحمل المناسب يتجاوز مجرد معرفة المصطلح. فهذا قرار يؤثر في استقرار الآلة وتكرار الصيانة واستهلاك الطاقة وتكلفة الاستبدال بمرور الوقت. وعادةً ما تنشأ قرارات التوريد الأكثر نجاحًا من فهم البنية الأساسية للمحمل وظروف التشغيل الفعلية الكامنة وراء التطبيق.

وبالنسبة إلى الموزعين ومشتري OEM ومتخصصي الصيانة، يعني ذلك طرح أسئلة أفضل قبل تقديم الطلب: ما الحمل الفعلي الذي يتعرض له المحمل؟ ما نوع التلوث الموجود؟ ما مستوى الدقة الضروري؟ وما الخلوص الذي سيظل مناسبًا بعد التركيب وتغير درجة الحرارة؟ غالبًا ما تميز هذه التفاصيل بين عملية شراء اعتيادية وحل موثوق طويل الأمد.

في سوق مليء بأرقام قطع تبدو قابلة للتبادل، تظل المعرفة العملية مهمة. وعندما يتعلق الأمر بالمعدات الدوارة الحديثة، فإن القليل من المكونات يكافئ هذه المعرفة باستمرار مثل محمل الكرات ذي الأخدود العميق.
