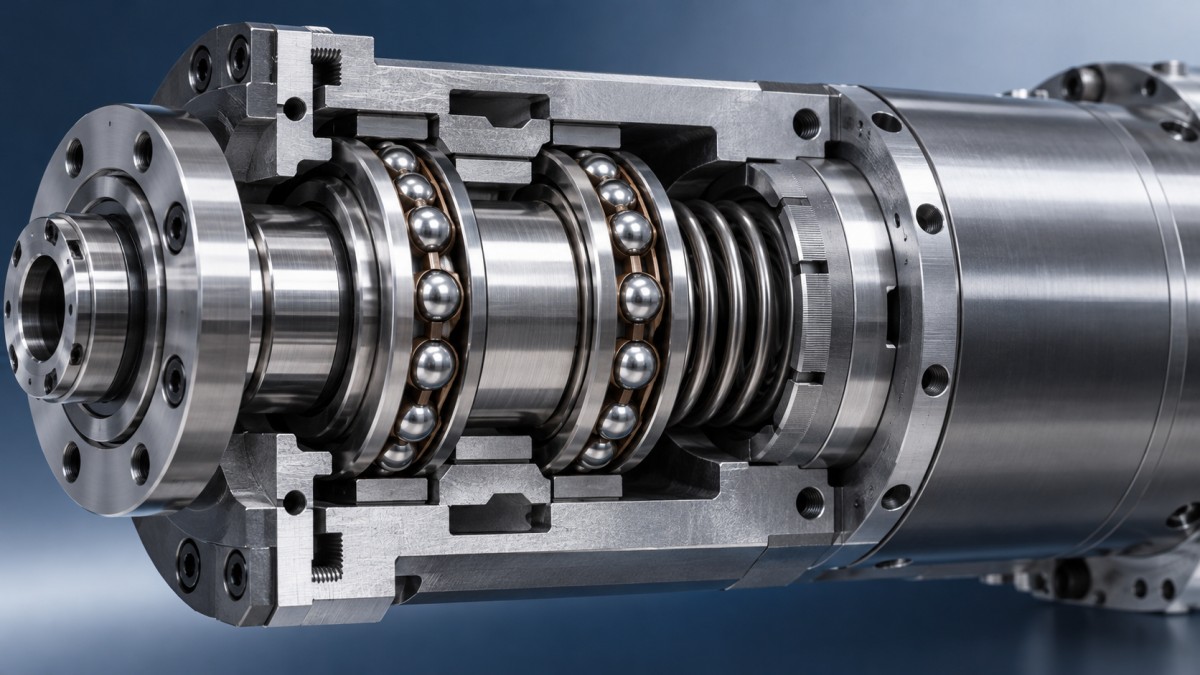

اختر التحميل المسبق لمحمل الكرات ذي التلامس الزاوي بتحديد أقل قيمة تحافظ على الصلابة المطلوبة واستقرار تلامس المحمل طوال دورة تشغيل عمود الدوران. يمكن أن يؤدي التحميل المسبق الأكبر إلى تحسين الصلابة، لكنه يزيد أيضًا أحمال التلامس والحرارة. وقد تسمح القيمة الأقل بسرعات أعلى، لكنها قد تجعل عمود الدوران عرضة لانحراف الأداة أو فقدان التحميل عند انعكاس اتجاه القوى.

لذلك، يبدأ القرار بسرعة عمود الدوران وأحمال القطع وسلوكه الحراري، لا بتصنيف في كتالوج مثل «خفيف» أو «متوسط». تصف هذه التصنيفات حالة ابتدائية لتصميم محمل معين، لكنها لا تحدد بمفردها سلوك عمود الدوران بعد تجميعه وارتفاع حرارته.

حدّد ظروف التشغيل قبل اختيار فئة التحميل المسبق

ينشئ التحميل المسبق حملًا داخليًا بين المحامل المتقابلة قبل تأثير حمل التشغيل الخارجي. وهذا يزيل الخلوص المحوري ويزيد مقاومة الإزاحة. ومع ذلك، يعتمد التحميل المسبق المطلوب على ترتيب المحامل بالكامل وعلى الدقة المتوقعة عند الأداة.

اجعل الاختيار قائمًا على ظروف التشغيل التي تفرض متطلبات مختلفة على عمود الدوران:

• أقصى سرعة تشغيل مستمرة: ضع في الحسبان مدة بقاء عمود الدوران عند هذه السرعة، لا السرعة القصوى المعلنة وحدها.
• قوى القطع: حدّد القوة الشعاعية، والدفع المحوري في كلا الاتجاهين، وعزم الانقلاب الناتج عن بروز الأداة.
• متطلبات الدقة: حدّد الإزاحة المقبولة تحت الحمل، إلى جانب دقة الدوران دون حمل.
• دورة التشغيل: خذ في الحسبان بدء التشغيل على البارد، والتسارع، والقطع المتقطع، والانتقال بين القطع الثقيل والتشطيب عالي السرعة.
• الظروف الحرارية: أدرج حرارة المحرك، وتزييت المحامل، وتبريد المبيت، والفرق في درجة الحرارة بين العمود والمبيت.

قد يكون التحميل المسبق الأخف مناسبًا لعمود دوران يُستخدم أساسًا في التشطيب الخفيف، للحد من الحرارة عند السرعات المستمرة. أما عمود الدوران الذي يتحمل قوى قطع كبيرة فقد يحتاج إلى صلابة أعلى. وإذا كان عمود الدوران الواحد سيؤدي المهمتين، فقيّم كلا حدي التشغيل؛ إذ إن الاختيار بناءً على أثقل عملية قطع فقط قد يضر بالتشغيل عالي السرعة.

استخدم بيانات الصلابة والحمل والإزاحة التي توفرها الشركة المصنّعة لمجموعة المحامل الفعلية. كما يتأثر انحراف طرف الأداة بانحناء العمود ومرونة المبيت ومطاوعة حامل الأداة. ولن تكون زيادة التحميل المسبق ذات فائدة كبيرة إذا كان جزء آخر من المجموعة هو العامل الأساسي في الإزاحة.

تحميل مسبق بموضع ثابت أم بضغط ثابت؟

في ترتيب الموضع الثابت، تُقيَّد المواضع المحورية النسبية لحلقات المحامل، عادةً باستخدام أوجه محامل متطابقة وفواصل ومكوّنات تثبيت. ويمكن أن يوفر ذلك صلابة عالية للتجميع، لكن التغيرات البُعدية تؤثر في الحمل الداخلي. وقد تؤدي فروق صغيرة في أطوال الفواصل أو التداخلات أو درجات الحرارة إلى تغير كبير في التحميل المسبق.

يستخدم التحميل المسبق بضغط ثابت نوابض أو آلية تحميل مرنة أخرى لتطبيق قوة محورية مع السماح بالحركة. ويمكنه استيعاب التمدد الحراري بسهولة أكبر، شريطة أن تتمكن الحلقة المتحركة من الانزلاق بحرية وأن يكون مشوار النابض كافيًا. وتظل القوة المطبقة ثابتة تقريبًا ضمن نطاق العمل المصمم؛ لكن أحمال التلامس الداخلية للكرات تتغير مع السرعة والحمل الخارجي.

يُعد التحميل المسبق بالنوابض خيارًا مناسبًا لعمود دوران يغلب عليه التشغيل بسرعات مستمرة وأحمال يمكن التنبؤ بها. أما عندما تكون الأولوية لموضع الأداة تحت تأثير دفع متغير، فقد يكون التحميل المسبق بموضع ثابت أنسب. ولا يلغي أي من الترتيبين الحاجة إلى حساب توزيع الأحمال والتحقق من السلوك الحراري.

التحميل المسبق عند التجميع على البارد ليس إلا نقطة البداية

لا يكون التحميل المسبق المقاس أو المحدد أثناء التجميع بالضرورة هو نفسه الموجود أثناء التشغيل. فتتغير درجات حرارة العمود والمبيت بمعدلات مختلفة. كما تتمدد الحلقتان الداخلية والخارجية بشكل مختلف، ويؤدي التمدد المحوري إلى تغيير العلاقة بين دعامات المحامل. ويمكن لهذه التأثيرات، حسب الترتيب، أن تزيد التحميل المسبق أو تخفضه.

في نظام الموضع الثابت، قد يؤدي التحميل المسبق المفرط أثناء التشغيل إلى حلقة تغذية راجعة: فزيادة حمل التلامس تولّد مزيدًا من الحرارة، ويغيّر التمدد الحراري الأبعاد، ثم يؤدي التحميل المسبق الناتج إلى توليد حرارة إضافية. ولا يثبت استقرار درجة الحرارة عند سرعة واحدة الاستقرار ضمن نطاق التشغيل الكامل.

تغيّر السرعة العالية أيضًا سلوك المحمل بفعل تأثيرات القوة الطاردة المركزية وتغير زاوية التلامس. استخدم حسابات المحامل المعتمدة على السرعة عند مقارنة الخيارات؛ فقيمة الصلابة الساكنة وحدها لا تمثل ظروف السرعة القصوى.

يجب إدراج التزييت في هذا التقييم. فقد تزيد الشحوم الزائدة أو كمية الزيت المفرطة من الاحتكاك ودرجة الحرارة، بينما قد يؤدي نقص مادة التزييت إلى إتلاف أسطح التلامس. قيّم التحميل المسبق باستخدام مادة التزييت وكميتها وطريقة توصيلها وترتيب التبريد المقصودة. ولا ينبغي معالجة مشكلة حرارية ناجمة عن التزييت تلقائيًا بخفض التحميل المسبق.

افصل بين هندسة المحامل وأدوارها في الدعم

تؤثر زاوية التلامس في قدرة محمل التلامس الزاوي على تحمّل الدفع وفي تكوين الصلابة المحورية. وعادةً ما تفضّل زاوية التلامس الأكبر قدرة التحمل المحوري، بينما تعتمد ملاءمة السرعات العالية على التصميم الكامل، بما يشمل حجم الكرات والقفص والمواد والتزييت. لذلك، ينبغي اختيار زاوية التلامس والتحميل المسبق معًا.

للترتيب أهمية أيضًا. فالزوج المركب ظهرًا لظهر يوفر عمومًا مقاومة أكبر لعزوم الانقلاب مقارنةً بزوج مماثل مركب وجهًا لوجه. وتتشارك المحامل المتسلسلة الحمل الدفعي في اتجاه واحد، وتحتاج إلى ترتيب محامل مقابل لتحمل الدفع العكسي. ويجب أن تكون المحامل ضمن المجموعة متوافقة من حيث المطابقة والاتجاه؛ فإضافة محمل آخر لا تضمن تلقائيًا توزيعًا متوقعًا للأحمال.

قد يوفر محمل بكرات أسطوانية منفصل دعمًا شعاعيًا في موضع آخر من عمود الدوران. فعلى سبيل المثال، ينتمي محمل الدقة الفائقة الشعاعي NSK NN3024MBKRCC1P4، المدرج بقطر تجويف يبلغ 120 mm وقطر خارجي يبلغ 180 mm وعرض يبلغ 46 mm، إلى تقييم الدعم الشعاعي هذا. وتتطلب خلوصه وظروف تركيبه تقييمًا مستقلًا؛ فهو لا يحل محل وظيفة التحديد المحوري لزوج محامل التلامس الزاوي.

عند إعداد استفسار عن المحامل لدى Jinan Lanyu، التي تشمل مجموعتها محامل البكرات الأسطوانية، حدّد وظيفة كل دعامة في عمود الدوران. تصف فئات الخلوص الشعاعي وفئات التحميل المسبق لمحامل التلامس الزاوي ظروفًا مختلفة، ولا ينبغي التعامل معها كخيارات اختيار قابلة للتبادل.

قارن الخيارات وفق حدود التشغيل، لا وفق التصنيفات

فئات التحميل المسبق ليست موحدة بين الشركات المصنّعة أو أحجام المحامل أو زوايا التلامس أو تكوينات المجموعات. قارن قوة التحميل المسبق المحددة والترتيب وبيانات الصلابة لكل خيار. فقد يدل اسم الفئة نفسه على قوى مختلفة وسلوك مختلف لعمود الدوران.

ابدأ بخيارات التحميل المسبق الأخف المتاحة، وتحقق من استيفائها لمتطلبات الإزاحة واستقرار التلامس. ولا تزد التحميل المسبق إلا عندما يُظهر الحساب وجود مشكلة في الصلابة أو فقدان التحميل. ثم أعد تقييم الاحتكاك ودرجة حرارة التشغيل والعمر الافتراضي في ظل الأحمال الداخلية والخارجية الناتجة.

إذا تطلبت الصلابة المقبولة تحميلًا مسبقًا يسبب حرارة مفرطة، فأعد النظر في بنية عمود الدوران. فقد يكون تعديل تباعد المحامل أو بروز الأداة أو قطر العمود أو ترتيب الدعامات حلًا أكثر فاعلية. وينبغي ألا يعوّض التحميل المسبق عن مرونة هيكلية يمكن تجنبها.

تحقق من عمود الدوران المجمع قبل اعتماد المواصفات

يتطلب الاختيار النهائي التحقق من التجميع والتشغيل. فقد تؤثر تداخلات المحامل ومحاذاة الأكتاف وتوازي الفواصل وإجراءات التثبيت في القيمة المقصودة. وشد صامولة القفل أكثر ليس طريقة موثوقة لضبط التحميل المسبق؛ فالتثبيت يؤمّن المجموعة، بينما يتحدد التحميل المسبق بهندسة المحمل وآلية التحميل.

اتبع تسلسل تحقق تدريجيًا:

1. تحقق من حالة التجميع. تأكد من اتجاه المحامل وأبعاد الفواصل واستقرار الحلقات في مقاعدها وعدم وجود ما يعيق الحركة في المواضع التي يُراد فيها السماح بالإزاحة الحرارية.
2. شغّل المحامل تدريجيًا في ظروف مضبوطة. اتبع إجراء التشغيل التمهيدي لنظام المحامل والتزييت، مع مراقبة درجة الحرارة والاهتزاز.
3. زد السرعة تدريجيًا. قيّم اتجاهات درجة الحرارة واستقرارها، بدلًا من الاعتماد على قراءة منفردة.
4. طبّق أحمالًا ممثلة لظروف التشغيل. افحص إزاحة طرف الأداة والسلوك المحوري والاهتزاز في ظروف القطع ذات الصلة.
5. كرر الانتقالات الحرارية. أدرج بدء التشغيل على البارد، وإعادة التشغيل بعد الإحماء، والانتقال بين التشطيب عالي السرعة والقطع الأثقل.

تستدعي الزيادة المستمرة في درجة الحرارة أو تصاعد الاهتزاز أو تغير الموضع المحوري فحص التحميل المسبق والتزييت والتداخلات والمحاذاة والتبريد معًا. سجّل مجموعة المحامل المعتمدة ومواصفات التحميل المسبق وأبعاد التركيب وظروف التزييت ودورة التشغيل. وبذلك تتحول التجربة الناجحة إلى مواصفات قابلة للتكرار لعمود الدوران.
