لا يمكن تنفيذ استبدال مباشر لمبيت SKF FNL513A إلا إذا تطابقت واجهة التثبيت وموضع العمود وترتيب المحامل والحيز المركب مع الماكينة الحالية. ولا يكفي تطابق رمز المبيت أو نمط البراغي الظاهر لإثبات التوافق. فقد يثبت البديل في مكانه بالبراغي، لكنه يزيح العمود محوريًا أو يتداخل مع القارنة أو يمنع ترتيب المحامل من استيعاب التمدد الحراري.

قبل شراء مبيت SKF FNL513A مصبوب ذي شفة، قارن رسمًا من الشركة المصنّعة للرمز المحدد المعروض مع القياسات المأخوذة من موقع التركيب. وتحدد الفحوص أدناه الأبعاد التي ينبغي إدراجها في هذه المقارنة. يجب أن تستند حدود القبول الرقمية إلى متطلبات الماكينة ورسومات المكونات المعمول بها؛ ولا يمكن لحجم مبيت عام أن يحددها.

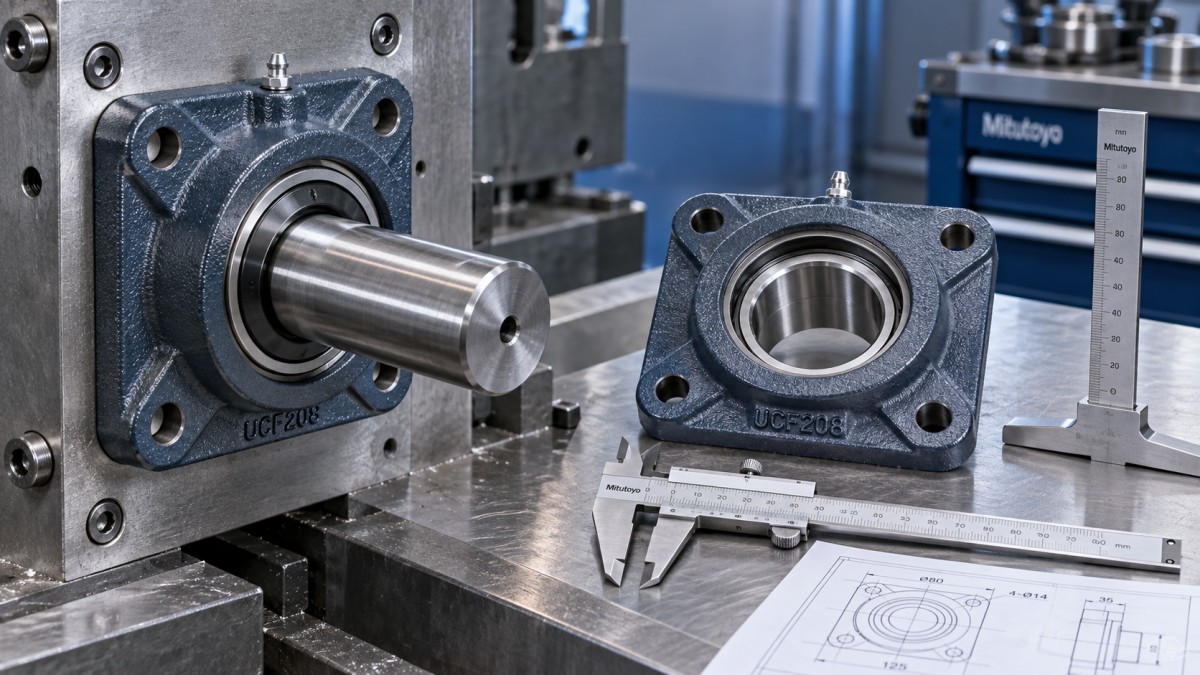

حدّد سطح التثبيت ومحور العمود أولًا

بالنسبة إلى المبيت ذي الشفة، ابدأ بسطح الماكينة الذي تستند إليه الشفة. استخدم هذا السطح مرجعًا محوريًا، ثم حدّد خط مركز العمود المقصود بالنسبة إلى خصائص الماكينة الثابتة. وقد يكون قياس «ارتفاع مركز العمود» من الأرضية أو من واقٍ قريب مضللًا إذا لم تكن هذه العناصر تحدد موضع المبيت.

سجّل موضع مركز العمود في كلا الاتجاهين عبر سطح التثبيت. إذا كانت الماكينة تستخدم تجويف تمركز أو حافة تسجيل أو دليل تمركز، فقِس قطره وعمقه وحدد الخاصية التي تتحكم في المحاذاة. قد توفر البراغي قوة التثبيت، بينما تحدد حافة تسجيل منفصلة الموضع. إن التعامل مع الخلوص حول البراغي على أنه وسيلة لضبط المحاذاة قد يخفي عدم تطابق واجهة التموضع.

ينبغي أن تشمل المقارنة ما يلي:

• مواضع ثقوب التثبيت: عدد الثقوب والمسافات من مركز إلى مركز واتجاه نمط الثقوب بالنسبة إلى محور العمود.
• تفاصيل الثقوب: ثقوب خلوص أو ثقوب ملولبة، والأقطار، وأي تجاويف غاطسة أو استراحات تؤثر في استقرار المثبتات.
• خصائص التموضع: أبعاد وعمق تعشيق أي حافة تسجيل أو دليل تمركز موضح في رسومات المبيت والماكينة.
• هندسة الشفة: الأبعاد الخارجية ومساحة التلامس والسماكة عند نقاط التثبيت.
• فتحة الماكينة: خلوص كافٍ لأي جزء من المبيت أو مجموعة مانع التسرب أو خاصية في العمود تمتد عبر الدعامة.

استخدم مراكز الثقوب المقاسة بدلًا من تقديرها من الحواف الخارجية. فقد يشوّه الطلاء والتآكل وتلف حواف الثقوب والتعديلات السابقة قياسًا سريعًا بشريط القياس. إذا كان المبيت المركب يحجب إحدى خصائص التموضع، فخطط لفحصها أثناء الفك قبل إصدار طلب شراء يعتمد عليها.

حتى مع تطابق نمط الثقوب، تظل حالة الدعامة بحاجة إلى التحقق. تأكد من استواء سطح التثبيت وتوفيره مساحة التلامس المطلوبة. فقد يؤثر حامل متصدع أو صفيحة مشوهة أو مجموعة غير مستوية من رقائق الضبط القديمة سلبًا في المحاذاة، حتى عند تطابق أبعاد البديل. وينبغي تقييم أي صفيحة مهايئة من حيث الصلابة والتثبيت والمحاذاة ضمن أعمال التحديث.

تحقق من الأبعاد المحورية التي تحدد موضع العمود

لا يقتصر تأثير سماكة الشفة على طول البراغي. فهي، مع موضع المحمل داخل المبيت، تحدد العلاقة المحورية بين سطح تثبيت الماكينة والعمود المدعوم. قارن المسافة من ذلك السطح إلى الموضع المرجعي للمحمل المحدد في الرسم، بدلًا من مقارنة العمق الكلي للمبيت فقط.

بعد ذلك، تتبّع سلسلة الأبعاد على امتداد العمود. أدرج أكتاف العمود والجلب عند استخدامها ومكونات القفل وعرض المحمل والفواصل وموانع التسرب والقارنة المجاورة أو العنصر المُدار. حدّد المكونات التي تثبّت موضع العمود وتلك التي تقتصر وظيفتها على تثبيت المجموعة أو إحكام إغلاقها. وهذا يمنع قبول مبيت بديل استنادًا إلى أبعاده الخارجية مع تغيّر مجموعة الأبعاد الداخلية.

تتطلب المثبتات فحصًا منفصلًا. فقد تقلل شفة أكثر سماكة أو إضافة مهايئ من طول التعشيق الملولب؛ وقد تسمح شفة أرق لمسمار موجود بالارتكاز في قاع ثقب أعمى قبل تثبيت المبيت. تحقّق من طول التعشيق المتاح وترتيب الورادات وخلوص الرأس وإمكانية الوصول لأغراض الشد، وفقًا لتصميم التثبيت.

بالنسبة إلى مجموعة متصلة بقارنة، قارن موضع نهاية العمود الناتج بإعداد الموضع المحوري المسموح به للقارنة. وافحص أيضًا محاذاة البكرة أو العجلة المسننة أو الترس عند الاقتضاء. فقد يؤدي اختلاف محوري إلى أعمال إضافية تتجاوز استبدال المبيت نفسه، لذا أدرج هذه التعديلات ضمن نطاق التركيب قبل تحديد موعد التوقف.

تحقق من ترتيب المحامل داخل المبيت

لا يكفي رمز المبيت وحده لاختيار المحمل أو ملاءمة العمود أو ملحقات التركيب. تحقّق من رمز المحمل وترتيب تركيبه المخصصين لإصدار المبيت المحدد، بما في ذلك أي جلب ومكونات تحديد الموضع وموانع تسرب وأغطية طرفية. اطلب رسم تجميع أو قائمة مكونات موثقة تربط هذه الأجزاء بالمبيت المورّد.

ابدأ بقطر العمود عند موضع تركيب المحمل، مع التمييز بين هذا القياس وقطر تجويف المحمل. عند استخدام جلبة، يختلف قطر تجويف المحمل عن أبعاد مقعد العمود. لذلك، قد تترك تعليمات الشراء التي تذكر قطر العمود فقط جزءًا أساسيًا من المجموعة غير محدد.

يتطلب مقعد المبيت أكثر من مجرد مقارنة الأقطار. تحقّق من عرضه وأبعاد المحامل المسموح بها والحيز الذي تشغله مكونات تحديد الموضع. قد تختلف متطلبات التركيب أو سلوك التحميل للمحامل ذات الأبعاد الخارجية المتشابهة ظاهريًا. ويتطلب الاستبدال مراجعة لاختيار المحمل إلى جانب الفحص البُعدي.

حدّد ما إذا كانت هذه الدعامة تثبّت العمود محوريًا أم تسمح بحركته المحورية. في العمود المدعوم في أكثر من موضع، يجب استيعاب التمدد الحراري وفق الترتيب المقصود. وقد يقيّد مكوّن تحديد موضع غير مقصود هذه الحركة؛ كما أن حذف مكوّن مطلوب قد يترك موضع العمود دون ضبط. وثّق وظيفة كل دعامة قبل طلب المكونات الداخلية.

ينبغي إدراج موانع التسرب ضمن المراجعة البُعدية نفسها. تحقّق من قطر العمود عند موضع عمل كل مانع تسرب، وسطح التشغيل المطلوب، والحيز المحوري الذي يشغله ترتيب موانع التسرب. وقد يتطلب تآكل مسار مانع التسرب أو تغيّر موضعه إصلاح العمود أو اعتماد ترتيب بديل، حتى عندما يظل مقعد المحمل صالحًا للخدمة.

وأخيرًا، تحقّق من إمكانية الوصول للتركيب. فقد يصعب تجميع الأجزاء الصحيحة إذا حال كتف العمود أو القارنة أو الهيكل المجاور دون تركيب جلبة أو شد مكوّن قفل أو تثبيت غطاء. حدّد تسلسل التجميع أثناء مقارنة الرسم بقياسات الموقع.

قِس حيز الخدمة، ثم اعتمد مجموعة محددة

لا تصف الأبعاد الكلية للمبيت سوى جزء من الحيز المطلوب. قِس الخلوص إلى الهيكل والواقيات والقارنة والأنابيب والمعدات المجاورة. وأدرج المثبتات البارزة ووصلات التشحيم والأغطية وأي أجزاء يلزم فكها أثناء الصيانة.

اترك حيزًا لتنفيذ أعمال الصيانة نفسها. يجب أن يكون الوصول إلى وصلة التشحيم مناسبًا لمعدات التشحيم المخصصة؛ كما يجب توفير مسار لإزالة الغطاء وخلوص للأدوات اللازمة لمكونات القفل. وإذا كان يلزم تعديل أحد الواقيات، فأدرج هذا العمل ضمن حزمة التحديث حتى لا يكتشفه فريق التركيب بعد تثبيت المبيت.

تتمثل وثيقة الاعتماد المفيدة في رسم معلّم تدعمه ورقة مقارنة موجزة. سجّل لكل خاصية حرجة البعد المطلوب والقياس في الموقع وبُعد المبيت المقترح وحد القبول الهندسي. وافصل الأبعاد المستمدة من الرسومات عن تلك المقاسة على الماكينة، وسجّل المرجع المستخدم. تساعد الصور على توضيح قيود الوصول، لكنها لا تغني عن قياس الواجهات المخفية.

اعتمد الشراء عندما تثبت المقارنة إمكانية استخدام واجهة التثبيت، وموضع العمود المقصود، واكتمال ترتيب المحامل، وكفاية خلوص التشغيل والصيانة. وإذا لزم مهايئ أو تعديل للعمود أو تغيير معتمد في ترتيب موانع التسرب، فأرفق رسم التعديل المعتمد وأدرج الأجزاء الإضافية ضمن نطاق الطلب.

ينبغي أن يحدد تسليم أعمال التركيب فحوص المحاذاة المطلوب إجراؤها قبل بدء التشغيل والأجزاء التي تحدد الموضع المحوري. وبعد حسم هذه القرارات، يستطيع فريق المشروع جدولة التحديث استنادًا إلى مجموعة محددة وتسلسل عمل معروف، مع تقليل القرارات البُعدية التي تُترك لطاقم العمل أثناء التوقف.
