عندما يشتري الأشخاص محمل تلامس زاويًا دقيقًا، فإنهم عادةً ما يركزون أولًا على العلامة التجارية والحجم. ولكن في الاستخدام الفعلي، غالبًا ما يأتي الفرق الأكبر في الأداء من نقطتين أقل وضوحًا: زاوية التلامس والتحميل المسبق. إذا كنت تنظر في محمل كرات التلامس الزاوي SKF 7008CEHCP4A لاستخدامه في مغزل أو محرك عالي السرعة أو أي مجموعة أخرى حساسة للدقة، فهذه هي الفحوصات التي تحدد فعليًا ما إذا كان المحمل سيعمل بسلاسة، أو ترتفع حرارته، أو يتعطل مبكرًا.

تبدأ العديد من المشكلات التي تُعزى إلى التزييت أو التشغيل الآلي من هنا. قد يكون المحمل صحيحًا من الناحية النظرية، لكن زاوية التلامس لا تتوافق مع اتجاه الحمل، أو أن التحميل المسبق خفيف جدًا بالنسبة إلى الصلابة وثقيل جدًا بالنسبة إلى السرعة. وهنا يفقد المستخدمون الدقة ومستوى الضوضاء والعمر التشغيلي.

ابدأ بمسار الحمل، وليس برمز الكتالوج

قبل مقارنة ترتيبات المحامل، تحقق من كيفية تحميل العمود فعليًا. صُمم محمل الكرات ذي التلامس الزاوي لتحمل الأحمال المركبة، أي الحمل الشعاعي بالإضافة إلى الحمل المحوري. وتحدد زاوية التلامس مدى قدرة المحمل على دعم القوة المحورية مقارنةً بالقوة الشعاعية. ومن الناحية العملية، كلما زادت زاوية التلامس، تحسنت قدرة تحمل الحمل المحوري، لكن ذلك عادةً ما يأتي على حساب إمكانات السرعة وخصائص التشغيل.

إذا كان تطبيقك يتعرض في الغالب لحمل شعاعي مع تحديد موضعي محوري من حين لآخر، فقد يكون اختيار ترتيب يعتمد فقط على الصلابة مبالغًا فيه. وإذا كانت الآلة تتعرض لحمل دفع مستمر، ولا سيما في اتجاه واحد، فإن الاختيار دون التحقق من اتجاه الحمل يُعد خطأً شائعًا. قد يظل المحمل مناسبًا للعمود والمبيت، لكن الأداء سيكون غير صحيح منذ اليوم الأول.

افهم تأثير زاوية التلامس أثناء الاستخدام

بالنسبة إلى محمل الكرات ذي التلامس الزاوي SKF 7008CEHCP4A، فإن زاوية التلامس ليست مجرد تفصيل تصميمي. فهي تؤثر في أربعة أمور يلاحظها المستخدمون بسرعة:

• دعم الحمل المحوري: تعني زاوية التلامس الأكبر عمومًا قدرة أقوى على تحمل أحمال الدفع.
• الصلابة: يقاوم نظام المحمل الانحراف بصورة أفضل عند مطابقته بشكل صحيح مع حمل التشغيل.
• سلوك السرعة: قد يؤدي التكوين المحسن للدفع والصلابة إلى توليد حرارة أكبر عند السرعات العالية إذا لم تتم مطابقة التحميل المسبق والتزييت.
• دقة التشغيل: قد يظهر اختيار الزاوية غير الصحيح في صورة اهتزاز أو انجراف موضعي أو عدم استقرار في تشطيب السطح بالمعدات الدقيقة.

ولهذا السبب قد تتطلب آلتان تستخدمان الحجم نفسه من المحامل ترتيبات مختلفة تمامًا. فقد تحتاج إحداهما إلى تحديد محوري مستقر تحت تأثير قوة قطع متغيرة، بينما قد تحتاج الأخرى إلى حرارة أقل وتشغيل أكثر سلاسة عند السرعات العالية. الغلاف الخارجي نفسه، لكن الحل مختلف.

تحقق من التحميل المسبق باعتباره حالة تشغيل، وليس مجرد رقم

التحميل المسبق هو القوة الداخلية المطبقة لإزالة الخلوص وزيادة الصلابة. يسمع العديد من المشترين أن زيادة التحميل المسبق تعني دقة أفضل. وهذا صحيح جزئيًا فقط. فالتحميل المسبق المنخفض جدًا يسمح بالحركة المرنة ويؤدي إلى ضعف قابلية التكرار والضوضاء. أما التحميل المسبق المرتفع جدًا فيزيد الاحتكاك ودرجة الحرارة والتآكل، ولا سيما عند ارتفاع السرعة أو بدء التمدد الحراري في تغيير الظروف الداخلية.

السؤال المفيد ليس «هل أحتاج إلى تحميل مسبق؟» بل «ماذا يحدث بعد التركيب وارتفاع السرعة وبلوغ درجة حرارة التشغيل؟» فقد يصبح التحميل المسبق الذي يبدو مناسبًا أثناء التجميع مفرطًا بمجرد أن يتمدد العمود حراريًا بدرجة أكبر من المبيت. وفي نظام دقيق ذي خلوص ضيق، يكون لهذا التغير أهمية.

ما الذي يجب التحقق منه قبل تحديد مستوى التحميل المسبق

1. مقدار دقة التحديد المحوري التي تحتاجها الآلة فعليًا.
2. ما إذا كانت مجموعة المحامل ستعمل بسرعة عالية مستمرة أو بسرعة متقطعة فقط.
3. فرق درجة الحرارة المتوقع بين العمود والمبيت.
4. ما إذا كان الترتيب مفردًا أو مزدوجًا أو جزءًا من نظام مغزل أكثر تعقيدًا.
5. طريقة التزييت، لأن الشحم والزيت لا يتصرفان بالطريقة نفسها تحت تأثير التحميل المسبق والسرعة.

إذا لم تتمكن من الإجابة عن هذه النقاط الخمس، فإن اختيار التحميل المسبق لا يزال سابقًا لأوانه.

راقب ترتيب المحامل بعناية تساوي مراقبتك للمحمل نفسه

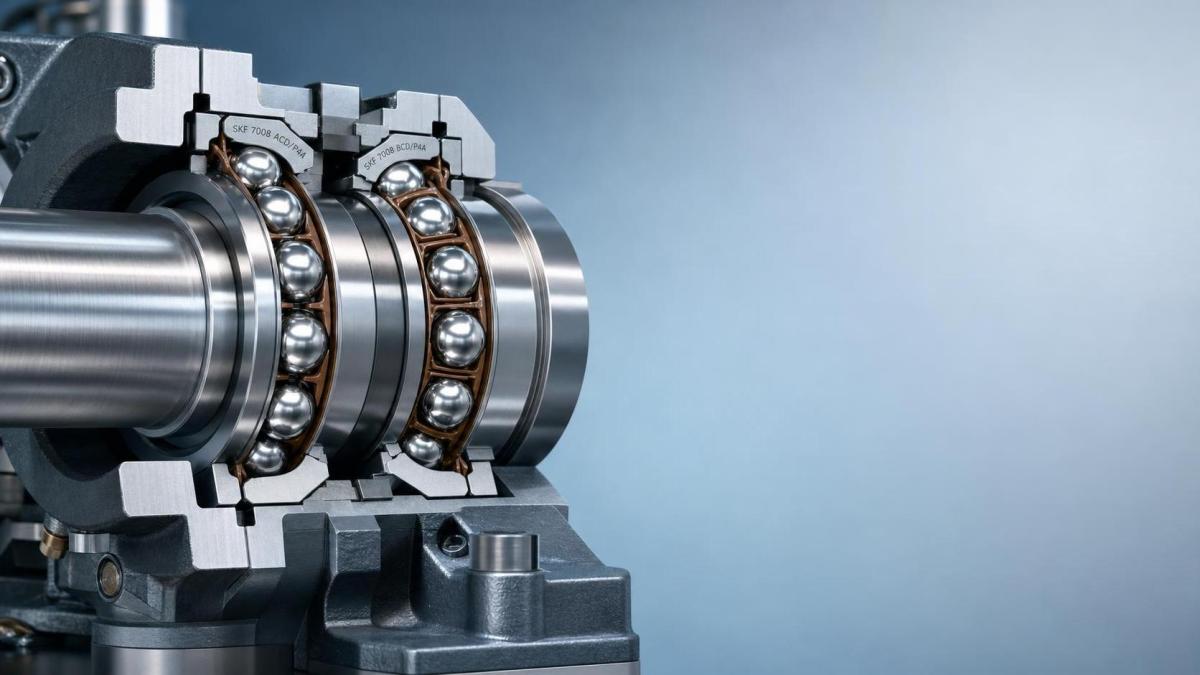

قد يؤدي المحمل الجيد أداءً سيئًا عند استخدامه في ترتيب اقتران أو تركيب غير صحيح. ولا تتصرف مجموعات الترتيب ظهرًا لظهر ووجهًا لوجه بالطريقة نفسها تحت تأثير حمل العزم وانحراف العمود. ويستبدل المستخدمون أحيانًا مجموعة قائمة بمجموعة محامل تحمل التصنيف الاسمي نفسه، لكنهم يغفلون عن الترتيب الأصلي وحالة الفاصل. وتكون النتيجة مربكة: فعلى الرغم من إعادة تشغيل الآلة، تتغير الصلابة أو سلوك درجة الحرارة فورًا.

لا تتعامل مع ارتفاع درجة الحرارة باعتباره عرضًا بسيطًا

عندما لا تتطابق زاوية التلامس مع التحميل المسبق، تكون درجة الحرارة عادةً من أولى العلامات. وغالبًا ما يستجيب المستخدمون بتغيير الشحم أولًا. وقد يساعد ذلك أحيانًا، ولكن إذا كان التحميل المسبق مرتفعًا جوهريًا بالنسبة إلى سرعة التشغيل، فلن يحل التزييت المشكلة بمفرده. وعادةً ما يتبع ذلك ارتفاع الحرارة، ثم الضوضاء، ثم فقدان الدقة.

تتمثل إحدى الفحوصات العملية في مقارنة سلوك بدء التشغيل بسلوك التشغيل المستقر. فإذا واصلت درجة الحرارة الارتفاع بعد مرحلة الإحماء العادية، ولا سيما بعد الاستبدال أو إعادة البناء، فراجع التحميل المسبق والملاءمة والترتيب قبل افتراض أن التلوث أو جودة مادة التزييت هما السبب الرئيسي.

اعرف متى لا يحتاج تطبيقك إلى تصميم التلامس الزاوي في جميع المواضع

لا يحتاج كل موضع في الآلة إلى مفهوم المحمل نفسه. ففي العديد من التجميعات الصناعية، يتولى أحد المواضع التحديد المحوري الدقيق، بينما يحمل موضع آخر الحمل الشعاعي بشكل أساسي. وهنا قد يكون المحمل ذو الأخدود العميق أكثر ملاءمة كدعامة ثانوية، شريطة مطابقة حالة الحمل والخلوص بشكل صحيح.

فعلى سبيل المثال، قد تجمع خطة الاستبدال بين محمل تحديد دقيق ذي تلامس زاوي ومحمل دعم شعاعي مثل NTN-6214CM-Deep Groove Ball Bearing في التطبيقات الصناعية التي يسمح فيها تخطيط المبيت وفئة الملاءمة واستراتيجية التقييد المحوري بذلك. وتهم الخيارات المتاحة لدرجات الدقة من P0 إلى P4 والخلوصات من C2 إلى C5 هنا، لأن موضع الدعم ينبغي اختياره بناءً على الخلوص الداخلي الفعلي وسلوك الملاءمة، وليس ببساطة وفق قطر التجويف والقطر الخارجي.

فحص التركيب هو الموضع الذي تفسد فيه العديد من الاختيارات الجيدة

حتى محمل الكرات ذي التلامس الزاوي SKF 7008CEHCP4A الصحيح لن يتسامح مع التركيب غير المتقن. ومن المفيد التمهل للتحقق من بعض النقاط:

• تحقق من خلو مقاعد العمود والمبيت من النتوءات وأخطاء الاستدقاق وتلف الكتفين.
• تأكد من أن اتجاه المحمل يتوافق مع اتجاه الدفع المقصود.
• إذا تم استخدام فواصل، فتحقق من جودة الأسطح واتساق السماكة.
• طبّق قوة التركيب عبر الحلقة الصحيحة. فقد يؤدي تمرير القوة عبر العناصر الدوارة إلى إتلاف محمل جديد قبل أن يبدأ في العمل.
• بعد التجميع، أدر المحمل يدويًا واستمع إلى أي خشونة قبل بدء التشغيل بالسرعة الكاملة.

قد يبدو الفحص الأخير أساسيًا، لكنه يكشف عددًا مفاجئًا من المشكلات التي يمكن تجنبها.

طريقة عملية لاتخاذ القرار

إذا كنت تختار هذا المحمل أو تستبدله، فاتبع هذا الترتيب: حدد اتجاه الحمل المحوري الفعلي، وراجع ظروف السرعة والحرارة، واختر الترتيب، ثم حدد التحميل المسبق بناءً على سلوك التشغيل بدلًا من الإحساس أثناء التجميع. بعد ذلك، تحقق من الملاءمات وأسطح التركيب وطريقة التزييت. ويُعد هذا التسلسل أكثر موثوقية من الاختيار وفق رقم الجزء أولًا ثم معالجة المشكلات بعد التركيب.

بالنسبة إلى المستخدمين النهائيين، هذه هي الخلاصة المفيدة. تحدد زاوية التلامس الطريقة التي يريد بها المحمل حمل القوة. ويحدد التحميل المسبق مدى إحكام سلوك النظام أثناء قيامه بذلك. عند مواءمة كليهما مع الآلة، تزداد فرصة أن يوفر المحمل الدقة والصلابة والعمر التشغيلي الذي دفعت ثمنه.
