ما هو محمل كروي ذو أخدود عميق؟

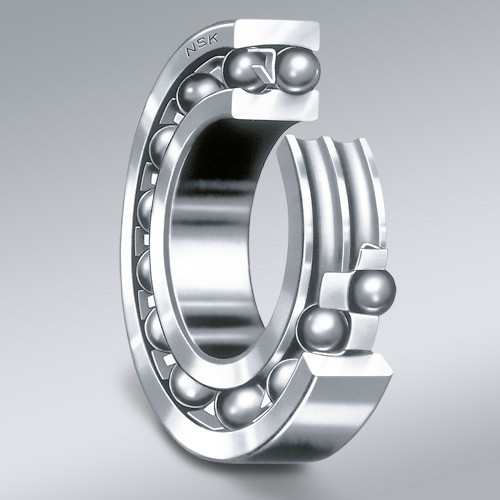

المحمل الكروي ذو الأخدود العميق هو محمل شعاعي غير قابل للفصل، يتكون من حلقة داخلية وحلقة خارجية ومجموعة من الكرات الفولاذية الدقيقة وقفص فاصل. ويشير مصطلح "الأخدود العميق" إلى أخاديد مجاري الدحرجة العميقة والمتصلة المشكلة في كل من الحلقتين الداخلية والخارجية.

تشمل المكونات الهيكلية الرئيسية ما يلي:

• الحلقة الداخلية: تُثبت بإحكام على العمود الدوار.

• الحلقة الخارجية: تظل ثابتة داخل تجويف المبيت.

• الكرات الفولاذية: عناصر دحرجة كروية تقلل الاحتكاك الدوراني على طول مجرى الدحرجة.

• القفص (المثبت): يحافظ على تباعد الكرات بالتساوي لمنع التلامس وتراكم الحرارة.

• مانعات التسرب أو الدروع: حواجز حماية (دروع معدنية أو موانع تسرب مطاطية) تحتفظ بالشحم الداخلي وتمنع دخول الغبار أو الرطوبة الخارجية.

كيف تعمل المحامل الكروية ذات الأخدود العميق؟

تعمل المحامل الكروية ذات الأخدود العميق وفق مبدأ الاحتكاك الدحرجي بدلاً من الاحتكاك الانزلاقي. فعندما تدور الحلقة الداخلية مع العمود، تتدحرج الكرات الفولاذية بسلاسة داخل قنوات مجرى الدحرجة العميق.

يتطابق شكل أخدود مجرى الدحرجة بشكل وثيق مع انحناء الكرات الفولاذية. ويسمح هذا التوافق المحكم للمحمل بتحمل الأحمال الشعاعية العالية (القوى العمودية على العمود)، وكذلك الأحمال المحورية المتوسطة (القوى الموازية للعمود) في كلا الاتجاهين، مما يتيح تشغيلًا سلسًا عند سرعات عالية للغاية.

المحمل الكروي ذو الأخدود العميق مقابل محمل التلامس الزاوي

عند تصميم أنظمة نقل القدرة، غالبًا ما يقارن المهندسون تصميمات الأخدود العميق بالمحامل الشعاعية الأخرى:

المحمل الكروي ذو الأخدود العميق مقابل المحمل الأسطواني

بينما تعتمد المحامل ذات الأخدود العميق على التلامس النقطي للكرات الفولاذية، تستخدم المحامل الأسطوانية التلامس الخطي للبكرات الأسطوانية.

• التلامس النقطي مقابل التلامس الخطي: توفر الكرات الفولاذية تلامسًا نقطيًا، مما يحقق احتكاكًا أقل بكثير وقدرة فائقة على العمل عند السرعات العالية.

• القدرة على تحمل الأحمال: توفر المحامل الأسطوانية قدرة أعلى بكثير على تحمل الأحمال الشعاعية بفضل التلامس الخطي، لكنها لا تتحمل السرعات العالية أو الأحمال المحورية الكبيرة بكفاءة المحامل ذات الأخدود العميق نفسها.

المحامل الكروية ذات الأخدود العميق المفتوحة مقابل المحكمة

يؤثر اختيار نوع الحماية مباشرةً في عمر المحمل ومتطلبات الصيانة:

• المحامل المفتوحة: لا تحتوي على موانع تسرب أو دروع. وتتطلب أنظمة تزييت خارجية بالزيت أو الشحم، وتعد مثالية للبيئات النظيفة والمغلقة مثل علب التروس.

• المحامل المحكمة/المزودة بدروع: تكون مشحمة مسبقًا في المصنع. وتمنع الأوساخ والملوثات، مما يوفر حلًا منخفض الصيانة يستمر غالبًا طوال مدة الخدمة الكاملة للمحمل.

المحامل الكروية ذات الأخدود العميق ZZ مقابل 2RS

بالنسبة إلى المحامل المحكمة، يعد اختيار رمز مانع التسرب المناسب أمرًا بالغ الأهمية لظروف التشغيل:

• ZZ (دروع معدنية مزدوجة): دروع فولاذية غير تلامسية مثبتة على الجانبين. توفر احتكاكًا منخفضًا، وتدعم الدوران عالي السرعة، وتحمي من جسيمات الأوساخ الخشنة.

• 2RS (موانع تسرب مطاطية مزدوجة): موانع تسرب مطاطية صناعية تلامسية على الجانبين. توفر حماية فائقة ضد الماء والغبار الدقيق والرطوبة، مع مقاومة دوران أعلى قليلًا مقارنةً بالدروع المعدنية.

كيفية اختيار المحامل الكروية ذات الأخدود العميق

يتطلب اختيار المحمل المناسب للنظام الميكانيكي تقييم عدة معايير تشغيلية:

1. متطلبات الأحمال: احسب القوى الشعاعية والمحورية الديناميكية المؤثرة على العمود.

2. حدود السرعة: تحقق من الحد الأقصى لعدد الدورات في الدقيقة أثناء التشغيل مقارنةً بحد السرعة الحرارية للمحمل.

3. التعرض البيئي: حدد ما إذا كانت منطقة التركيب نظيفة أو مغبرة أو رطبة أو معرضة لمواد كيميائية أكالة.

4. قيود الأبعاد: طابق قطر العمود مع أرقام سلاسل ISO القياسية (مثل سلاسل 6000 و6200 و6300 و6400).

شرح خلوص المحامل الكروية ذات الأخدود العميق

الخلوص الداخلي هو المسافة الكلية التي يمكن أن تتحرك بها إحدى حلقات المحمل بالنسبة إلى الحلقة الأخرى في الاتجاه الشعاعي أو المحوري.

• فئات الخلوص: يُصنف الخلوص القياسي على أنه CN (عادي). ويُصنف الخلوص الأقل على أنه C2، بينما تُسمى نطاقات الخلوص الأعلى C3 وC4 وC5.

• التمدد الحراري: تتطلب التطبيقات التي تعمل عند درجات حرارة مرتفعة خلوصًا من فئة C3 أو أعلى لاستيعاب التمدد الحراري للحلقة الداخلية دون تقييد حركة الكرات الفولاذية.

درجات دقة المحامل الكروية ذات الأخدود العميق

تُحدد دقة أبعاد المحمل ودقة دورانه وفقًا للمعايير الدولية (ISO 492 أو تصنيفات ABEC):

• الدقة القياسية (ISO Normal / ABEC 1): مناسبة للآلات الصناعية العامة والمضخات والمعدات الزراعية.

• الدقة العالية (ISO P6 وP5 / ABEC 3 وABEC 5): مطلوبة للمحركات الكهربائية ومجموعات نقل الحركة في السيارات وأدوات القدرة الدقيقة.

• الدقة فائقة الارتفاع (ISO P4 / ABEC 7): مخصصة لمغازل أدوات الآلات عالية السرعة ومعدات الطيران والفضاء.

تطبيقات المحامل الكروية ذات الأخدود العميق

بفضل تعدد استخداماتها ومتانتها وفعاليتها من حيث التكلفة، تُستخدم المحامل الكروية ذات الأخدود العميق في جميع الصناعات تقريبًا:

• المحركات الكهربائية والمولدات: توفر تشغيلًا هادئًا منخفض الاهتزاز عند السرعات العالية.

• صناعة السيارات: تُستخدم في المولدات وعلب التروس ومحركات بدء التشغيل ومحاور العجلات.

• الأجهزة المنزلية: مكونات أساسية في الغسالات ومكيفات الهواء والمكانس الكهربائية.

• المعدات الزراعية: توجد في أعمدة مأخذ القدرة (PTO) للجرارات وآلات الحصاد.

أسباب أعطال المحامل الكروية ذات الأخدود العميق

يساعد فهم أنماط الأعطال الشائعة فنيي الصيانة على منع توقف الآلات قبل أوانها:

• التزييت غير الكافي: يؤدي نقص الشحم أو تحلل الزيت إلى احتكاك معدني مفرط وتنقر وارتفاع درجة الحرارة.

• التلوث: يؤدي دخول الأوساخ الكاشطة أو الماء إلى إتلاف أسطح مجاري الدحرجة والتسبب في التقشر.

• عدم المحاذاة: تؤدي المحاذاة غير الصحيحة للعمود إلى توزيع غير متساوٍ للأحمال على الكرات الفولاذية، مما يسرع التعب.

• التخديد الكهربائي: تؤدي التيارات الكهربائية الشاردة التي تمر عبر محامل المحرك إلى إنشاء حفر مجهرية على مجاري الدحرجة.

دليل تزييت المحامل الكروية ذات الأخدود العميق

يحافظ التزييت الصحيح على طبقة مائعة واقية بين الكرات الدحرجة ومجاري الدحرجة:

• التزييت بالشحم: يُستخدم في أكثر من 80% من التطبيقات. وتأتي المحامل المحكمة (2RS/ZZ) مملوءة مسبقًا بالشحم (عادةً بنسبة ملء تتراوح بين 30% و50% من المساحة الداخلية الخالية).

• التزييت بالزيت: يُفضل في ظروف التشغيل ذات السرعة العالية أو درجات الحرارة المرتفعة، حيث يساعد الزيت المتداول على تبديد الحرارة.

عوامل أسعار المحامل الكروية ذات الأخدود العميق

عند تقييم ميزانيات الشراء بالجملة، تختلف أسعار المحامل بناءً على ما يلي:

• جودة المواد الخام: يزيد الفولاذ الكرومي عالي الجودة منزوع الغازات بالتفريغ (GCr15 / AISI 52100) أو الفولاذ المقاوم للصدأ من تكاليف المواد الخام.

• تصنيف الدقة: تتطلب فئات الدقة الأعلى (P5/P4) تفاوتات تشغيل أكثر صرامة، مما يرفع تكلفة الوحدة.

• اختيار مانع التسرب والشحم: تؤثر أنواع الشحوم المتخصصة لدرجات الحرارة العالية أو موانع التسرب المطاطية الصناعية المخصصة في السعر النهائي.

كيفية العثور على مورد للمحامل الكروية ذات الأخدود العميق

يضمن التعاون مع مورد ذي خبرة استقرار سلسلة التوريد وموثوقية المنتجات على المدى الطويل:

• التحقق من إدارة جودة المصنع: تأكد من حصول المورد على شهادتي ISO 9001 وIATF 16949 (للفئة الخاصة بالسيارات).

• طلب تقارير اختبار المواد: اطلب شهادات التحليل الكيميائي وسجلات اختبار صلابة فولاذ المحمل.

• تقييم حجم المخزون: يحافظ المورد المؤهل على مخزون شامل من السلاسل الشائعة (6000 و6200 و6300) لتلبية الطلبات بسرعة.

دليل مصنّعي المحامل الكروية ذات الأخدود العميق

يوفر التوريد المباشر من مصنّع متخصص في المحامل الكروية ذات الأخدود العميق أسعار جملة تنافسية وإمكانات تصنيع OEM مخصصة ودعمًا هندسيًا مباشرًا. ويستخدم المصنّعون الرائدون خطوط طحن وتجميع آلية، واختبارات ضوضاء/اهتزاز بنسبة 100% (باستخدام أجهزة S0910 أو BVT)، وفحوصات معدنية صارمة لضمان أداء خالٍ من العيوب لأسواق التصدير العالمية.
