قد يبدو أن بيت المحمل مُثبت بإحكام، ومع ذلك قد يعمل المحمل تحت حمل غير مرغوب فيه. فقد لا تظهر زيادة الطلاء خلف الحافة، أو تلف كتف التمركز، أو انحراف العمود جانبياً أثناء الشد، إلا عند عودة الاهتزاز بعد إعادة التجميع. بالنسبة إلى فنيي الصيانة وخدمات ما بعد البيع الذين يعملون على بيت المحمل ذي الحافة المصبوبة SKF FNL513A، لا يقتصر السؤال المفيد على «هل البراغي مشدودة؟» بل هو «هل يستقر بيت المحمل في موضعه الصحيح، وهل يظل العمود بمحاذاة صحيحة عند شد البراغي؟»

يركز هذا الدليل على هذه الفحوص. استخدم تعليمات بيت المحمل المعمول بها من SKF، وإرشادات تركيب المحامل، ورسومات الآلة لمعرفة الأبعاد والانحرافات المسموح بها ومتطلبات التثبيت وتفاصيل التزييت. لا تستبدل متطلبات التجميعة الفعلية بقيمة عزم عامة أو سماحية محاذاة عامة.

حافظ على الأدلة قبل إزالة بيت المحمل

عندما تعود آلة إلى العمل بضوضاء أو ارتفاع في درجة الحرارة بعد استبدال محمل، قد يؤدي التفكيك الفوري إلى محو أدلة قيّمة. إذا سمحت ظروف التشغيل بإجراء تقييم آمن، فسجّل الاهتزاز ودرجة الحرارة والسرعة والحمل قبل الإيقاف. دوّن ما إذا كانت المشكلة قد بدأت مباشرة بعد التركيب أم ظهرت تدريجياً.

بعد ذلك، اعزل الآلة واقفلها، وفرّغ الطاقة المختزنة، وأسند العمود والمكونات المتصلة به حسب الحاجة. لا تفك أبداً بيت محمل يحمل عموداً غير مسنود أو حملاً خارجياً.

صوّر الحافة ومواضع البراغي وميزات التمركز وأي رقائق ضبط قبل تحريكها. علّم اتجاه المكونات عند الاقتضاء. وقد تساعد الفجوات غير المتساوية، أو آثار الاحتكاك حول منطقة تثبيت واحدة، أو علامة التلامس المتركزة على جانب واحد في تفسير سبب عدم حل المشكلة باستبدال المحمل.

• تحقق من رمز بيت المحمل ورمز المحمل المركب كلٌّ على حدة.
• راجع رسم التجميعة لمعرفة مواضع المحامل المتمركزة وغير المتمركزة.
• حدّد مرجع المحاذاة المقصود: سطح تمركز مشغول آلياً، أو خط مركز العمود، أو حافة التثبيت المقابلة، أو مرجع آخر محدد.
• راجع سجلات الصيانة السابقة بحثاً عن ارتخاء متكرر للبراغي أو حرارة غير طبيعية أو استبدال متكرر للمحامل.

قد يستوعب المحمل ذاتي المحاذاة قدراً من عدم المحاذاة الزاوية ضمن الحدود المسموح بها، لكنه لا يجعل سطح التثبيت المشوه مقبولاً. كما لا ينبغي استخدامه للتعويض عن وضع بيت المحمل في موضع غير صحيح.

فحص سطح التثبيت: النظافة ليست سوى نقطة البداية

نظّف سطح تثبيت بيت المحمل وسطح الارتكاز باستخدام طرق مناسبة للمواد وموانع التسرب المحيطة. أزل الأوساخ السائبة وبقايا مواد الإحكام القديمة ومخلفات التآكل والطلاء الزائد، من دون تغيير هندسة الأسطح المشغولة آلياً. امنع وصول الملوثات إلى تجويف المحمل.

أولِ ثقوب البراغي وميزات التمركز عناية خاصة. فقد تُبقي حافة مرتفعة حول أحد الثقوب الحافةَ بعيدةً عن سطح الارتكاز حتى عندما يبدو باقي السطح نظيفاً. وقد تؤدي النتوءات والجسيمات العالقة والطلاء السميك إلى النتيجة نفسها.

يمكن إزالة النتوءات المرتفعة الصغيرة باستخدام طريقة صيانة معتمدة. أما عدم الاستواء الواسع أو الشقوق أو أسطح التمركز التالفة أو التآكل الشديد، فتتطلب تقييماً لا تجليخاً مرتجلاً. لا تجلخ الحافة بأكملها يدوياً لجعلها «تستقر بصورة أفضل»؛ إذ قد يغيّر ذلك العلاقة بين سطح التثبيت ومقعد المحمل.

استخدم مسطرة مستقيمة دقيقة مناسبة ومقاييس سماكة للأسطح الداعمة التي يمكن الوصول إليها، أو طريقة قياس أكثر ملاءمة عندما تتطلب الهندسة ذلك. افحص السطح في عدة اتجاهات وسجّل القراءات مقارنة بمتطلبات الاستواء المحددة للآلة. فقد لا يكشف وضع المسطرة المستقيمة مرة واحدة عن نقطة مرتفعة موضعية.

عند السماح بذلك، يمكن لفحص نمط التلامس المنضبط أن يساعد في تحديد النقاط المرتفعة. ضع مادة إظهار الأثر بكمية قليلة وأزلها بالكامل بعد ذلك. الهدف هو فهم التلامس في مناطق التثبيت المقصودة، لا إنشاء أثر يبدو مثالياً باستخدام قوة مفرطة.

حدّد موضع بيت المحمل من دون إجبار العمود

بعد تجهيز الأسطح، افحص أي قطر تمركز أو كتف أو دليل أو ترتيب مسامير توجيه محدد. فقد تحدد هذه الميزات موضع بيت المحمل بدقة أكبر من ثقوب البراغي. تأكد من حالتها وتوافقها قبل استخدام المثبتات لتأمين التجميعة.

ينبغي أن يتعشق بيت المحمل مع ميزات التمركز وفقاً لطريقة التركيب الموثقة. المقاومة سبب للتحقق، لا لاستخدام براغي التثبيت كمكبس. فقد يؤدي الشد على سطح تمركز معاق إلى إتلاف سطح التمركز أو تحميل بيت المحمل بصورة غير متساوية.

ضع بيت المحمل في موضعه مع إسناد العمود على النحو المناسب. ركّب المثبتات والوردات المحددة، ثم أحكمها بدرجة تكفي لتثبيت التجميعة من دون إخفاء مشكلة في الاستقرار على السطح. افحص مناطق الواجهة التي يمكن الوصول إليها بحثاً عن فجوات غير متوقعة. لا تعتبر الفجوة عند تفريغ في جسم المسبوك أو ميزة أخرى غير مخصصة للتلامس عيباً؛ قارن ما تراه بهندسة بيت المحمل.

إذا كان التصميم الهندسي للآلة يسمح باستخدام رقائق الضبط، فاستخدم المواد والترتيب المحددين. قد يؤدي تكديس رقائق رفيعة عشوائياً أو إسناد جزء من الحافة فقط إلى نشوء مصدر آخر للتشوه. وعندما يتطلب التصحيح تشغيلاً آلياً أو إصلاحاً إنشائياً، اتبع خطة إصلاح معتمدة.

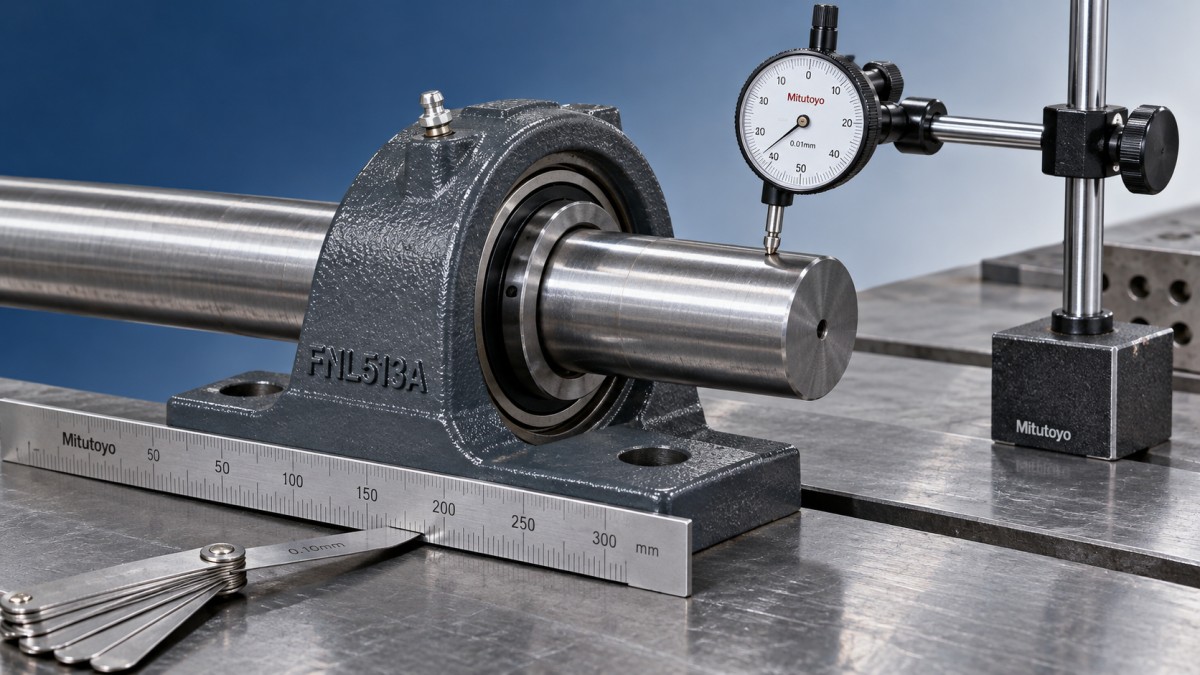

فحص محاذاة بيت المحمل ذي الحافة المصبوبة SKF FNL513A أثناء الشد

المحاذاة ليست قياساً واحداً يُجرى قبل شد البراغي، بل مقارنة بين حالة التثبيت الخفيف وحالة التثبيت الكامل.

اختر الطريقة المناسبة للتجميعة. قد تكون مؤشرات القياس ذات القرص مناسبة لقياس موضع العمود أو انحرافه أو حركته بالنسبة إلى مرجع ثابت. وقد يفيد نظام المحاذاة بالليزر للأعمدة الموصولة، بينما قد يلزم إجراء فحوص أبعاد لتحديد موضع بيت المحمل بالنسبة إلى إطار مشغول آلياً. محاذاة الوصلة وحدها لا تثبت استقرار سطح تثبيت بيت المحمل بالشكل الصحيح.

1. حدّد خط الأساس. سجّل موضع العمود وقراءات المحاذاة ذات الصلة، مع تثبيت بيت المحمل تثبيتاً خفيفاً وإسناد العمود على النحو الصحيح.
2. أحكم الشد تدريجياً. اتبع تسلسل الشد وإجراء عزم الربط المحددين. استخدم أدوات معايرة وحالة تزييت المثبتات المحددة.
3. راقب الحركة. أعد فحص القراءات مع زيادة حمل التثبيت. ويشير التحول المتكرر المرتبط بمثبت واحد إلى مشكلة محتملة في الاستقرار على السطح أو الإسناد تستحق التحقق منها.
4. تحقق من التجميعة بعد اكتمالها. تأكد من المحاذاة النهائية والحرية المحورية المطلوبة والخلوصات وفقاً لوثائق المعدات.

لا تشد بالتقدير لإزالة فجوة ظاهرة. عزم البرغي ليس وسيلة لتصحيح سوء الهندسة. وميّز أيضاً بين انحراف العمود وعدم محاذاته؛ فقد يؤدي عمود منحنٍ أو سطح قياس غير مركزي إلى تضليل فحص محاذاة يُجرى بعناية من الجوانب الأخرى.

افصل بين اختيار المحمل البديل وتصحيح بيت المحمل

إذا كشف الفحص أيضاً عن تلف في المحمل، فتحقق من المحمل البديل استناداً إلى رمز المحمل الكامل ومتطلبات التجميعة. فمقاس القطر الداخلي وحده غير كافٍ. إذ يجب مراعاة نوع المحمل والتوافقات والخلوص الداخلي أو التحميل المسبق والقفص وموانع التسرب وظروف التشغيل.

تضم مجموعة محامل الاستيراد والتصدير لدى Jinan Lanyu محامل كريات ذات أخدود عميق ومحامل كريات ذاتية المحاذاة ومحامل بكرات أسطوانية. ولتطبيقات الدقة المنفصلة التي تتطلب إسناداً بمحمل تماس زاوي، تدرج معلومات منتجاتها أيضاً محمل الكريات ذي التماس الزاوي NSK 30TAC62CSUHPN7C، بأبعاد اسمية تبلغ 30 × 62 × 15 mm. ولا تمثل هذه القائمة توصيةً بالتوافق مع بيت المحمل FNL513A. تحقّق من رمز الشركة المصنعة وترتيب المحامل ومتطلبات التطبيق قبل الطلب؛ ولا ينبغي أن تحل الخيارات المدرجة لدى المورد محل التأكيد الفني الخاص بالطراز.

أعِد الآلة إلى الخدمة مع سجل موثق، لا بمجرد شد الحافة

قبل إعادة التشغيل، تحقّق من التزييت وموانع التسرب وواقيات الحماية والمثبتات وأي وصلات تم تحريكها. وحيثما يسمح تصميم الآلة، افحص الدوران باستخدام الطريقة الآمنة المعتمدة. يستدعي أي تعشيق أو مقاومة غير متوقعة التحقيق قبل التشغيل بالطاقة.

أعد التشغيل وفقاً لإجراء المعدات، وقارن الاهتزاز والضوضاء ودرجة الحرارة بخط الأساس المتاح في ظروف قابلة للمقارنة. لا تعلن نجاح الإصلاح استناداً إلى تشغيل قصير من دون حمل إذا كانت المشكلة الأصلية قد ظهرت تحت حمل التشغيل.

أغلق أمر العمل بتوثيق نتائج فحص أسطح الارتكاز وقراءات المحاذاة قبل الشد وبعده وإجراء التثبيت وأي أعمال تصحيحية. تجعل هذه السجلات التشخيص التالي أسرع. والأهم أنها تساعد على التمييز بين أخطاء التركيب وتلف المحمل، حتى لا يستبدل فريق الصيانة محملاً آخر مع ترك السبب الأصلي قائماً.
