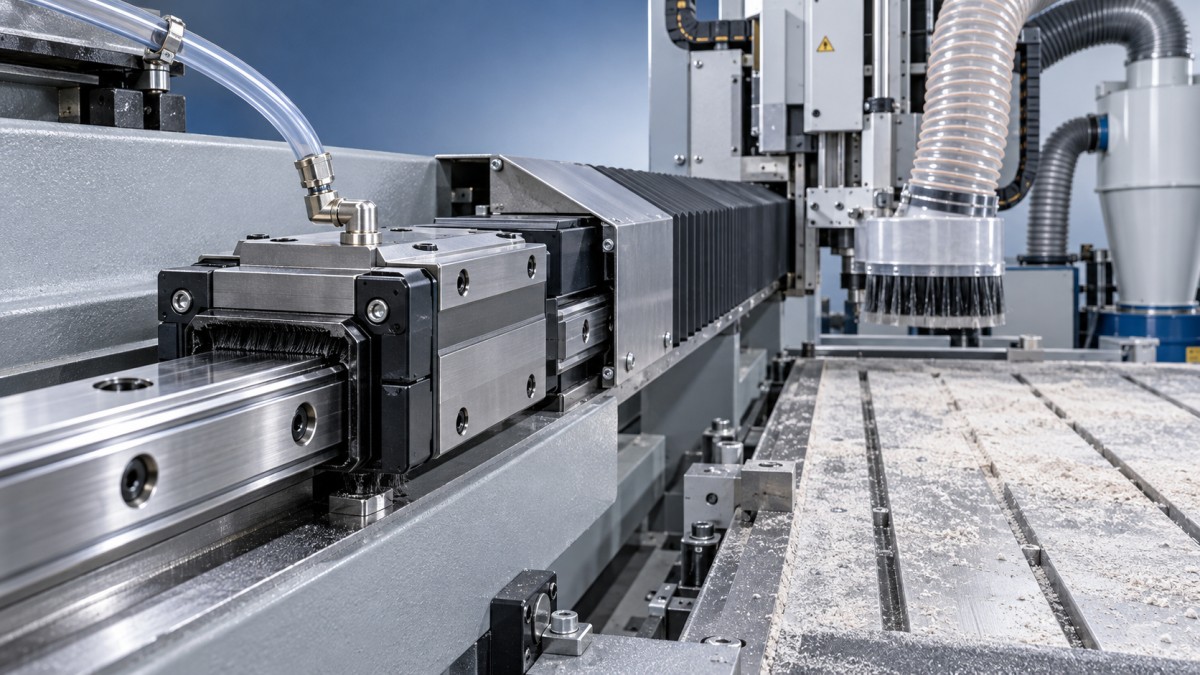

عند تشغيل عربة خطية من HIWIN في بيئة تشغيل CNC مليئة بالغبار، أعد إنشاء مسار تزييت نظيف قبل إضافة الشحم. فقد تظل الملوثات موجودة حتى بعد إعادة التزييت بسبب الترسبات على السكة، أو تلف الماسحات، أو انسداد وصلات التزييت. ابدأ بتحديد طراز الدليل ومتطلبات تزييته، ثم قيّم كيفية وصول الغبار إلى العربة. ويشكّل اختيار مادة التزييت المناسبة، والتحقق من مسار الإمداد، وتحديد فترة فحص تتناسب مع مستوى التعرض للملوثات أساسًا عمليًا للحفاظ على سلاسة الحركة.

لا تكفي خشونة الحركة وحدها لإثبات وجود مشكلة تزييت. فالجسيمات الكاشطة، وتلوث سائل التبريد، وتلف السكة، وأخطاء التركيب، والتحميل المسبق المفرط قد تؤدي إلى أعراض متداخلة. وقد تؤدي إضافة الشحم دون التمييز بين هذه الأسباب إلى تغيير الضوضاء مؤقتًا مع بقاء العطل دون معالجة.

حدّد مسار التلوث قبل تغيير فترة التزييت

افحص الجزء المكشوف من السكة، ونهايتي العربة، ووصلة التزييت، والأغطية الواقية بعد عزل الماكينة بأمان. ابحث عن مواد متراكمة أمام الماسحات، وترسبات رطبة حول موانع التسرب الطرفية، وخدوش على أسطح الحركة. ولا يعني خلو جزء نظيف من السكة خارج منطقة القطع أن المحور بأكمله نظيف؛ إذ غالبًا ما تتركز الملوثات تحت الأغطية التالفة أو بالقرب من نقاط انعكاس الحركة.

تؤثر مادة التشغيل في التقييم. فالغبار الكاشط الناعم الناتج عن تشغيل الغرافيت أو المواد المركبة يطرح تحديًا مختلفًا عن الرايش المعدني الأكبر حجمًا. ويكوّن الغبار المختلط بسائل التبريد عجينة تلتصق بأسطح السكة وحواف موانع التسرب. كما أن اصطدام الرايش مباشرةً يتسبب في تلف مكونات الحماية، ما يفتح مسارًا لدخول الملوثات لاحقًا.

تتبّع اتجاه التعرض. إذا ظهرت الترسبات مرارًا على طرف العربة المواجه لمنطقة القطع، فافحص تراكب الأغطية ومسار تصريف الرايش في ذلك الموضع. وإذا تراكمت الملوثات حول وصلة التزييت، فتحقق من نظافة قارنة مسدس الشحم ووسيلة حماية الوصلة. وقد يدفع الهواء المضغوط الموجّه إلى السكة أو العربة الجسيمات إلى أسفل موانع التسرب؛ لذا أزل المواد المفككة باستخدام شفط مناسب ومسح مضبوط بدلًا من ذلك.

أبعد الترسبات الكثيفة عن حافة مانع التسرب أثناء التنظيف. استخدم مواد نظيفة وخالية من الوبر، ومنظفًا متوافقًا مع موانع تسرب الدليل ومادة التزييت ومتطلبات الماكينة. تجنب إغراق العربة بالمذيب، إذ قد ينقل الملوثات إلى الداخل ويزيل مادة التزييت من أسطح التلامس الداخلية.

اختر مادة التزييت وفقًا لمواصفات الدليل المحدد

استعن بوثائق HIWIN المعمول بها لسلسلة الدليل المركبة، إلى جانب تعليمات التزييت الصادرة عن مُصنّع الماكينة. تحقق مما إذا كانت المجموعة تتطلب الشحم أم الزيت، ومن خصائص مادة التزييت المحددة، وطريقة الإمداد، والكمية. ولا تكفي توصية تخص حجم عربة أو ترتيب تزييت مختلف، حتى لو بدت السكة مشابهة.

في التزييت بالشحم، يصف تصنيف القوام ولزوجة الزيت الأساسي خاصيتين مختلفتين. يؤثر القوام في سهولة الإمداد والاحتفاظ بالشحم، بينما تؤثر لزوجة الزيت الأساسي في التزييت عند نقاط تماس العناصر الدحرجية في ظل السرعة والحمل ودرجة الحرارة الفعلية. وقد يؤدي اختيار شحم أكثر كثافة لمجرد أن البيئة مليئة بالغبار إلى إعاقة توزيعه أو زيادة المقاومة، دون معالجة دخول الجسيمات.

يضيف التعرض لسائل التبريد متطلبات التوافق. فعند وصول سائل التبريد إلى الدليل، تصبح مقاومة الماء والحماية من التآكل والتوافق مع مواد موانع التسرب عوامل مهمة. ومع ذلك، يجب أن تتوافق هذه الخصائص مع مواصفات التزييت الصادرة عن الشركة المصنّعة. فمادة التزييت المناسبة لمحمل دوار ذي حمل كبير لا تكون بالضرورة مناسبة لعربة خطية ذات عناصر دحرجة معاد تدويرها.

قبل تغيير المنتجات، حدّد مادة التزييت الموجودة. فقد تتفاعل أنواع المثخّنات وأنظمة الإضافات المختلفة، ما يغيّر القوام أو تحرر الزيت. ولا تفترض التوافق لمجرد تطابق اللون أو تصنيف القوام. إذا كانت مادة التزييت الحالية غير معروفة، فاتفق على إجراء للتبديل مع مورّد المعدات أو مواد التزييت بدلًا من خلط المنتجات داخل العربة.

أعد التزييت عبر مسار إمداد نظيف تم التحقق منه

يجب تحديد كمية التزييت وفقًا لتعليمات الدليل المعمول بها. فقد يزيد الشحم الزائد مقاومة الحركة، ويجمع الغبار الخارجي، ويجهد موانع التسرب عند حقنه بضغط مفرط. أما الكمية غير الكافية فتترك أجزاءً من مسار التدوير دون إمداد ملائم. ولا يكون عدد ضغطات المسدس اليدوي ذا معنى إلا بعد تحديد الحجم الذي توفره كل ضغطة.

1. اعزل الماكينة قبل الوصول إلى الدليل. أزل الترسبات المحيطة، ونظّف الوصلة والقارنة، وافحص الاتصال بحثًا عن أي تلف.
2. تأكد من أن الوصلة تغذي ممر التزييت المقصود. في الأنظمة المركزية، افحص الخطوط ومكونات القياس التي يسهل الوصول إليها؛ فوجود الشحم عند المضخة لا يثبت وصوله إلى كل عربة.
3. أضف الكمية المحددة وفق الإجراء المعتمد. وإذا واجهت مقاومة غير متوقعة، فتحقق من الوصلة أو الممر أو حالة مادة التزييت. لا تفرض الإمداد بزيادة الضغط.
4. إذا كانت التعليمات تشترط تحريك الدليل لتوزيع مادة التزييت، فنفّذ حركة مضبوطة وفق وضع الصيانة المعتمد للماكينة، مع وضع وسائل الحماية وقيود الوصول في مكانها. أزل الشحم المطرود الذي يمكن الوصول إليه، منعًا لتراكم الغبار عليه.

راقب وصول مادة التزييت إلى كل عربة على حدة متى سمح النظام بذلك. فسهولة التزييت عبر وصلة واحدة لا تثبت وصول مادة التزييت إلى العربات المجاورة. ويصعب خصوصًا ملاحظة تفاوت الإمداد عندما تتشارك عدة عربات مصدرًا مركزيًا واحدًا.

تتطلب الحركة ذات الأشواط القصيرة اهتمامًا خاصًا. إذ قد تحد الحركة المتكررة لمسافة قصيرة من إعادة توزيع مادة التزييت، وتعرّض منطقة السكة نفسها للملوثات مرارًا. اتبع تعليمات الشركة المصنّعة للدليل الخاصة بهذا النوع من التشغيل، بما في ذلك أي حركة توزيع محددة؛ ولا تفترض أن التدوير المتكرر للمحور يضمن تزييتًا كافيًا.

عدّل مواعيد الصيانة وفقًا للتعرض والحالة

ابدأ بفترة الصيانة المحددة من الشركة المصنّعة والافتراضات التشغيلية المرتبطة بها. ثم ضع في الحسبان مسافة الحركة الفعلية وساعات التشغيل والحمل والسرعة والتعرض لسائل التبريد والملوثات. فالفترة الزمنية وحدها لا تأخذ تغيرات الإنتاج في الحسبان: إذ يراكم المحور الذي يعمل لساعات أطول مسافة حركة أسرع، بينما يظل المحور قليل الحركة بحاجة إلى فحص التآكل والترسبات الملوثة.

زد وتيرة الفحص أولًا عندما تزداد الأتربة في ظروف التشغيل. فالفحص وإعادة التزييت غرضان مختلفان. إذا وجدت حطامًا متراكمًا عند الماسحة، فذلك يستدعي التنظيف وتصحيح الحماية؛ ولا يبرر تلقائيًا حقن شحنة كاملة أخرى من مادة التزييت. قصّر فترة التزييت عندما تدعم ظروف التشغيل وحالة مادة التزييت التي تمت ملاحظتها هذا التغيير، مع الالتزام بالكمية المحددة لكل عملية صيانة.

سجّل نوع مادة التزييت وكميتها ومسافة الحركة المتراكمة أو ساعات التشغيل وحالة موانع التسرب والأعراض قبل الصيانة وبعدها. وقارن الملاحظات في ظروف متشابهة من حيث درجة الحرارة وحركة المحور. يسهّل ذلك التمييز بين مشكلة تلوث متكررة وتغير مؤقت ناتج عن برودة الشحم أو اختلاف دورة التشغيل.

قيّم خشونة الحركة قبل الموافقة على مواصلة التشغيل

ميّز أيضًا بين أعراض الدليل الخطي والأعطال في مواضع أخرى من المحور. فمحمل الدعم الدوار، مثل محمل كروي ملامس زاوي من INA، طراز 3810-2Z، ينتمي إلى فئة مكونات مختلفة، وله متطلبات تركيب وتزييت خاصة به. يجب تحديد مصدر الضوضاء المنقولة عبر هيكل الماكينة قبل نسبتها إلى العربة أو تطبيق إجراء تزييت الدليل على مكونات أخرى.

اجعل الحماية جزءًا من نتيجة الصيانة

إذا تلوثت مادة التزييت النظيفة مجددًا بسرعة، فافحص نظام منع دخول الملوثات. إذ تؤدي المنافيخ التالفة والأغطية المنزاحة والماسحات البالية ونفاثات سائل التبريد الموجّهة نحو نهايتي العربة إلى استمرار المشكلة. وإذا دعت الحاجة إلى تركيب كاشطات أو موانع تسرب إضافية، فتحقق من توافقها مع طراز الدليل المحدد ومساحة التركيب. كما أن إضافة وسائل إحكام إضافية تزيد الاحتكاك، وهو ما يجب أخذه في الحسبان عند تحديد مواصفات المحور.

لا تُعد المحور إلى الخدمة إلا بعد أن تُظهر الحركة المضبوطة أداءً مقبولًا والتأكد من وصول مادة التزييت. سجّل أخطاء تحديد الموضع المستمرة والضوضاء غير الطبيعية والتلف الظاهر على السكة كبنود إصلاح منفصلة. فالشحم الجديد لا يثبت أن الدليل الملوث قد استعاد حالته الأصلية.
