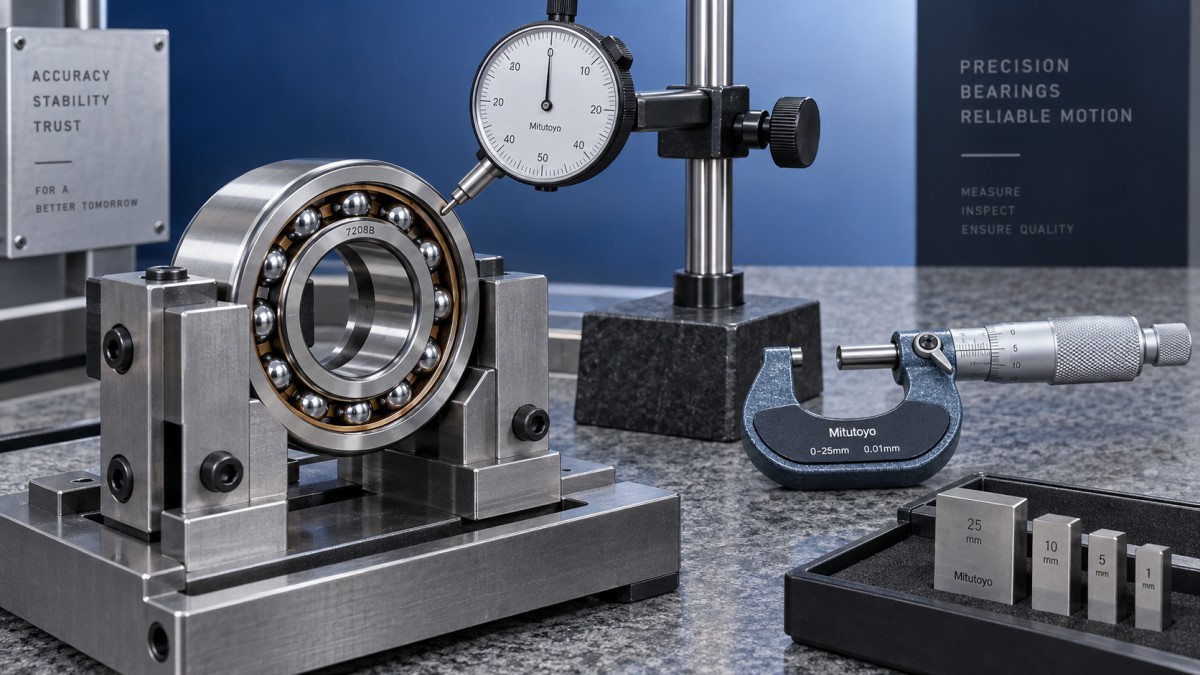

قد يبدو محمل الكرات ذي التلامس الزاوي خاليًا من العيوب، ومع ذلك قد لا يجتاز القبول إذا تجاوزت الدقة الأبعادية أو الانحراف الحدود المحددة. فالمظهر وحده لا يكفي لتحديد مدى ملاءمته.
بالنسبة إلى العاملين في مراقبة الجودة والسلامة، يساعد الفحص الموثوق على تحديد مخاطر التجميع قبل تشغيل المحامل. ويتطلب القبول حدودًا متفقًا عليها، ومعدات مناسبة، ونتائج قياس قابلة للتتبع.
يوضح هذا الدليل كيفية التحقق من الدقة وقياس الانحراف الشعاعي والمحوري في ظروف مضبوطة، مع مراعاة المعايير المعمول بها وسجلات الفحص.
طابق كل فحص مع فئة التفاوت المطلوبة ومتطلبات التطبيق. فهذا يدعم اتخاذ قرارات يمكن تبريرها ويحد من مخاطر الاهتزاز وارتفاع الحرارة والفشل المبكر.
ما الأمور التي يجب الاتفاق عليها قبل بدء الفحص؟
ابدأ بمواصفات الشراء ورمز المحمل. وتحقق من الشركة المصنّعة، والمقاس، وزاوية التلامس، وفئة التفاوت، والترتيب، وأي متطلبات لمجموعات المحامل المتطابقة.
يجب أن تستند حدود القبول إلى الرسم المعتمد أو اتفاقية الشراء أو المعيار المعمول به. ولا يمكن لقيمة عامة للانحراف أن تحدد صلاحية كل محمل تلامس زاوي على نحو موثوق.
يحدد ISO 492 تفاوتات الأبعاد والهندسة للمحامل الشعاعية الداخلة في نطاقه. استخدم الإصدار المحدد والجداول المنطبقة على محملك.
يوفر ISO 1132-2 مبادئ القياس واستخدام مقاييس الفحص. وقد تضيف إجراءات الشركة المصنّعة تعليمات بشأن أحمال الإسناد، ومواضع القياس، والمجموعات المتطابقة، ويجب أن يتبعها الفحص.
لا تعتبر فئات التفاوت ISO مكافئة تلقائيًا لتصنيفات ABEC. تحقق من المعيار المعتمد والحدود الفردية، ولا سيما عندما يستخدم الموردون أنظمة تصنيف مختلفة.
لا يحدد التصنيف P5 أو P4 زاوية التلامس أو التحميل المسبق أو مادة التشحيم أو القدرة على العمل بسرعة معينة. وتتطلب هذه الخصائص تحققًا منفصلًا وفقًا لمواصفات التطبيق.
بالنسبة إلى الأزواج المتطابقة، تحقق من علامات المطابقة واتجاه التركيب وتعريف المجموعة. فقد يشكّل محملان مقبولان كل على حدة مجموعة غير مناسبة إذا لم تُراعَ متطلبات المطابقة.
ما الفحوص التي تثبت الدقة الأبعادية؟
يؤكد فحص الأبعاد ما إذا كان المحمل سيلائم العمود والمبيت المخصصين له. تحقق من قطر التجويف والقطر الخارجي وعروض الحلقات وفق الحدود المحددة.
استخدم مقاييس تجويف معايرة ومقارنات مناسبة وميكرومترات ذات مستوى عدم يقين ملائم. فدقة قراءة الجهاز وحدها لا تثبت أن القياس يصلح لاتخاذ قرار قبول.
قِس الأقطار عند المستويات المحورية والمواضع الزاوية المطلوبة وفق الطريقة المختارة. فقد لا تكشف قراءة واحدة تغيرات القطر التي تؤثر في الملاءمة والإسناد.
سجّل القراءات الفردية واحسب الخصائص المطلوبة. فانحراف متوسط القطر وتفاوت القطر كميتان مختلفتان، ويجب مقارنة كل منهما بحدوده المناسبة.
تحقق من عروض الحلقات باستخدام أسطح تلامس نظيفة ومدعومة. فقد تجعل النتوءات أو الملوثات أو قوة القياس المفرطة أو المرجع غير المستقر مكوّنًا مقبولًا يبدو معيبًا.
افصل بين الدقة الأبعادية والانحراف. فقد يستوفي المحمل حدود قطر التجويف والقطر الخارجي، لكنه يتجاوز حد الدقة الدورانية المحدد أثناء الفحص.
كيف تهيئ قياسًا موثوقًا للانحراف؟
نظّف أسطح القياس التي يمكن الوصول إليها باستخدام إجراء معتمد، ثم افحصها بحثًا عن الانبعاجات والتآكل والنتوءات. تجنب تفكيك المحامل المغلقة أو إزالة مادة التشحيم دون تصريح.
اترك المحامل والتجهيزات وأجهزة القياس تستقر قرب درجة الحرارة المرجعية المحددة، والتي تكون عادةً 20°C. فقد تؤدي فروق درجات الحرارة إلى تشويه نتائج الأبعاد والإضرار بإمكانية تكرارها.
اختر تجهيزًا يثبت المحمل دون تشويه أي من الحلقتين. وتحقق من أن العمود المرجعي أو المندريل يتمتع بانحراف منخفض بما يكفي للقياس المطلوب.
اتبع حمل الإسناد أو القياس المحدد لضمان تلامس عناصر الدحرجة باستمرار. فقد يغيّر التحميل غير المضبوط القراءات، ولا سيما في ترتيبات محامل التلامس الزاوي.
ضع المؤشر عند السطح والاتجاه المحددين. فالمحاذاة السيئة تسبب خطأ جيب التمام، بينما قد تؤدي نقطة التلامس غير المناسبة إلى قياس خاصية مختلفة عن المطلوب.
تحقق من استقرار التجهيز وإمكانية تكرار القياس قبل تقييم محامل الإنتاج. وأدرج خطأ التجهيز وأداء الجهاز وتأثيرات درجة الحرارة وتقنية المشغّل في تقييم عدم اليقين.
كيف يُقاس الانحراف الشعاعي؟
حدد أولًا الخاصية المطلوبة: إذ يستخدم الانحراف الشعاعي للحلقة الداخلية والانحراف الشعاعي للحلقة الخارجية ترتيبات مرجعية مختلفة، ولا ينبغي استخدام تجهيز مرتجل واحد لكليهما.
اضبط إسناد الحلقة ودورانها وتلامس القياس وحمل الإسناد وفق الإجراء المختار. يجب أن يمثل دوران التجهيز القياس المحدد دون التسبب في حركة غير مضبوطة.
أدر المكوّن المعني ببطء دورة كاملة وراقب المؤشر. تجنب الدوران السريع، إذ قد يخلّ بالإسناد ويخفي التغيرات الهندسية القابلة للتكرار.
إذا عرّف الإجراء الانحراف بأنه التغير من الذروة إلى الذروة في قراءة المؤشر، فاطرح الحد الأدنى للقراءة من الحد الأقصى. وسجّل النتيجة مقابل رمز الخاصية الصحيح.
أعد القياس بعد إعادة الإسناد عندما تكون النتائج غير متسقة أو قريبة من الحد. فالنمط المستقر عند تكرار القياس أفيد من قراءة واحدة ملائمة.
إذا تغيرت النتيجة كثيرًا بتغير موضع التجهيز، فتحقق من المندريل وأسطح التموضع ودعامة المؤشر والتلوث. ولا تنسب الاختلاف مباشرةً إلى جودة المحمل.
كيف يُفحص الانحراف المحوري؟
تتطلب الفحوص المحورية عناية خاصة لوجود عدة خصائص مرتبطة بالوجه. حدد ما إذا كان القبول يتعلق بالانحراف المحوري لحلقة مجمّعة أم بخاصية أخرى محددة لدقة الوجه.
استخدم الترتيب المرجعي ونصف قطر تلامس المؤشر المحددين. فالقياس عند نصف قطر اعتباطي قد يغير القيمة المرصودة ويبطل مقارنتها بالتفاوت.
حافظ على حمل الإسناد المحوري المحدد أثناء الدوران. فقد يسمح الحمل القليل جدًا بتلامس غير مستقر، بينما قد يسبب الحمل المفرط تشوهًا أو يغير ظروف التلامس الداخلية.
سجّل القراءتين العظمى والصغرى خلال الدوران المطلوب. وأعد القياس في الظروف نفسها لتحديد ما إذا كان التغير المرصود ناتجًا عن المحمل.
لا تستبدل اختبار قبول المحمل الفردي بقراءة وجه عمود دوران مركّب. فالنتيجة المجمّعة تشمل أيضًا أخطاء العمود والمبيت والكتف والتركيب.
بالنسبة إلى محامل التلامس الزاوي المزدوجة، تحقق من قياسات المجموعة المحددة وفق إجراء المورد. ففحوص الحلقات الفردية وحدها لا تثبت صحة التحميل المسبق أو أداء التجميع.
متى يُقبل المحمل أو يُعلّق أو يُرفض؟
استخدم قاعدة قرار موثقة تراعي عدم يقين القياس. وفي المعدات الحرجة، يمكن لنطاق حماية متفق عليه أن يقلل خطر قبول محامل خارج حدود التفاوت.
تدعم النتيجة الواقعة بوضوح ضمن حد القبول الإفراج عن المحمل إذا استوفيت جميع المتطلبات الأخرى. أما النتائج القريبة من الحد فتتطلب مراجعة مضبوطة وفق قاعدة القرار المتفق عليها.
علّق المحامل عندما تكون فئة التفاوت غير واضحة، أو تتعارض الوثائق مع العلامات، أو تكون إمكانية تكرار القياس غير كافية. عالج نقص الأدلة قبل الإفراج عن الدفعة.
ارفض الوحدات التي ثبت عدم مطابقتها أو اعزلها لاتخاذ إجراء معتمد بشأنها. فتكرار القياسات حتى ظهور نتيجة ناجحة ينشئ سجلات غير موثوقة ويخفي نتيجة الفحص الفعلية.
سجّل تعريف المحمل ورقم الدفعة والحدود والقيم المقاسة وتعريف الجهاز وحالة معايرته ودرجة الحرارة وتفاصيل التجهيز وظروف التحميل والمشغّل والتصرف النهائي. واحتفظ بمستندات المورد الداعمة.
يجب أن يتبع أخذ عينات الدفعات خطة الجودة المعتمدة ومخاطر التطبيق. ولا تثبت نتيجة العينة المقبولة أن كل محمل لم يُختبر يستوفي المتطلبات.
تحقق من ملحقات التركيب دون الخلط بين أدوارها
تحتاج مكونات التركيب إلى معايير قبول منفصلة. يدعم جلبة المحول ترتيبات المحامل المتوافقة ذات التجويف المخروطي؛ لكنه لا يثبت دقة محمل التلامس الزاوي.
كمثال على الملحقات، يذكر إدراججلبة المحول SKF H315 أن قطر التجويف 65 mm والعرض 55 mm. تحقق من الأبعاد بالرجوع إلى الوثائق المعتمدة قبل الطلب.
لا تطبق خيارات دقة المحمل أو خلوصه المذكورة مباشرةً على قبول الجلبة. تحقق بشكل منفصل من رموز المحامل المتوافقة ومقاس العمود والمكونات المصاحبة وتعليمات التركيب.
تشمل مجموعة منتجات Jinan Lanyu المعلنة محامل الكرات ذات المجرى العميق ومحامل الكرات ذاتية المحاذاة ومحامل البكرات الأسطوانية. وعند التوريد لمحامل التلامس الزاوي، تحقق من التوفر ووثائق الفحص وإمكانية التتبع قبل تقديم الطلبات.
لا تفرج عن المحامل إلا عندما تدعم الأدلة قبولها
يجمع قبول محامل الكرات ذات التلامس الزاوي الموثوق بين فحوص الأبعاد وقياسات الانحراف المحددة على نحو صحيح والتحميل المضبوط والقرارات الموثقة. ولا تغطي قراءة واحدة للمؤشر جميع المتطلبات.
بالنسبة إلى المعدات الحرجة للسلامة، انقل بيانات التعريف وسجلات الفحص المتحقق منها إلى ضوابط التجميع. وتظل الملاءمة الصحيحة والنظافة والتشحيم والتحميل المسبق ضرورية بعد اجتياز الفحص الوارد.
أفرج عن المحامل عندما تكون المواصفات واضحة والقياسات قابلة للتكرار والنتائج مستوفية لقاعدة القرار المتفق عليها. وعلّق الحالات غير المؤكدة إلى أن تتوافر أدلة فنية كافية.
