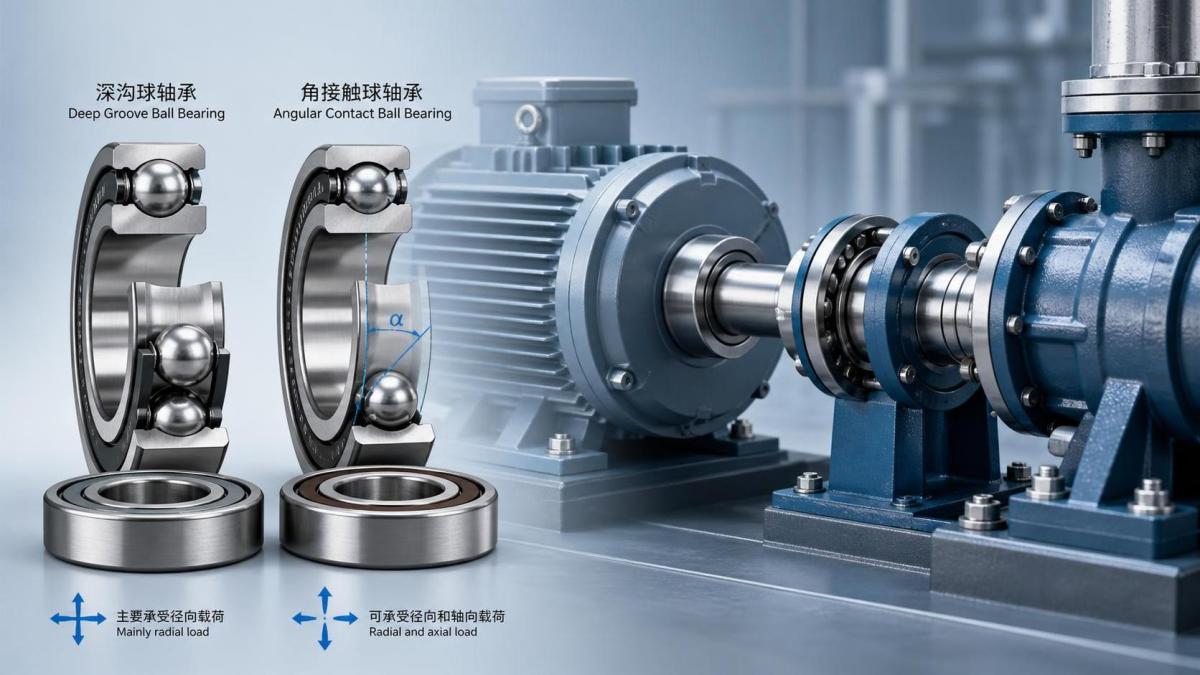

قد تبدو المحامل الكروية ذات الأخدود العميق ومحامل التلامس الزاوي متشابهة للوهلة الأولى، إلا أن هندستها الداخلية تؤدي إلى سلوك مختلف تمامًا عندما تبدأ سرعة الدوران واتجاه الحمل وخلوص التوافق ودرجة حرارة التشغيل في التأثير. يكمن الفرق الأساسي في تصميم مجرى الدحرجة. يحتوي المحمل الكروي ذو الأخدود العميق على مجاري دحرجة تتيح له حمل الحمل الشعاعي بكفاءة، مع تحمل حمل محوري متوسط في أي من الاتجاهين. أما محمل التلامس الزاوي، فيُصمم بزاوية تلامس بين الكرات ومجاري الدحرجة، ولذلك فهو أكثر ملاءمة للأحمال المركبة ويمكنه تحمل حمل محوري أعلى، ولا سيما عندما يؤثر هذا الحمل في اتجاه محدد.

يؤثر هذا الاختلاف في التصميم على الاختيار بما يتجاوز بكثير ما يرد في جداول الكتالوج. ففي المحمل الكروي ذي الأخدود العميق، يكون تلامس الكرة مع مجرى الدحرجة محسّنًا لتحقيق تشغيل سلس واحتكاك منخفض واستخدام عام واسع. ويشيع استخدامه في المحركات الكهربائية والمضخات والمراوح والمعدات المنزلية والناقلات والآلات الصناعية الخفيفة، لأنه يتحمل سرعة مرتفعة نسبيًا مع متطلبات تركيب بسيطة. أما محامل التلامس الزاوي فهي أكثر حساسية للترتيب والتحميل المسبق. وغالبًا ما يتم اختيارها لمغازل أدوات الآلات، والمضخات التي تتعرض لحمل دفع، وعلب التروس، والتجميعات التي تكون فيها دقة تحديد موضع العمود مهمة إلى جانب سرعة الدوران.

يغير اتجاه الحمل قرار الاختيار

عند مقارنة المحمل الكروي ذي الأخدود العميق بمحمل التلامس الزاوي، نادرًا ما يكون السؤال التقني الأول متعلقًا بالحجم، بل باتجاه الحمل. يستطيع المحمل ذي الأخدود العميق التعامل جيدًا مع الحمل الشعاعي والحمل المحوري من الجانبين، إلا أن قدرته المحورية محدودة بسبب هندسة الأخدود والخلوص الداخلي. وإذا كان التطبيق يتعرض لقوة دفع مستمرة أو لقوة دفع صدمية أو لحمل مركب عند سرعة عالية، فعادةً ما يوفر محمل التلامس الزاوي نتيجة أكثر استقرارًا، لأن زاوية التلامس توجه القوة عبر العناصر الدوارة في مسار أكثر تحكمًا.

تحمل محامل التلامس الزاوي أحادية الصف الحمل المحوري عادةً في اتجاه واحد، ولذلك يتم تركيبها غالبًا في أزواج. ويؤثر ترتيب التركيب في الأداء؛ إذ يساعد التركيب ظهرًا لظهر على تحسين صلابة مقاومة العزم، بينما يمكن للتركيب وجهًا لوجه تحمل قدر من عدم المحاذاة بسهولة أكبر. وقد تُستخدم ترتيبات الترادف عندما يكون الحمل المحوري في اتجاه واحد هو الحمل السائد. أما المحامل الكروية ذات الأخدود العميق فلا تتطلب عادةً هذا المستوى من منطق الاقتران، وهو أحد أسباب استمرار شيوعها في أنظمة الأعمدة الأبسط.

السرعة والاحتكاك والحرارة

يمكن لكلا نوعي المحامل العمل بسرعات عالية إذا كانت عملية التشحيم وتصميم القفص والتوافقات مناسبة، إلا أن سلوك التشغيل ليس متماثلًا. توفر المحامل الكروية ذات الأخدود العميق عمومًا احتكاكًا منخفضًا جدًا وإدارة مباشرة للتشحيم. وفي التطبيقات ذات الخدمة العادية مع التشحيم بالشحم، تعمل غالبًا بهدوء وبصورة يمكن التنبؤ بها. ويمكن لمحامل التلامس الزاوي أيضًا تحقيق سرعة عالية، ولا سيما في الإصدارات الدقيقة، إلا أن التحميل المسبق واختيار مادة التشحيم يصبحان أكثر حساسية. فالتحميل المسبق الزائد يرفع الحرارة بسرعة، في حين أن التحميل المسبق غير الكافي قد يسمح بالاهتزاز أو الانزلاق أو انخفاض دقة التشغيل.

هنا تبدأ ممارسات التركيب في التأثير على عمر المحمل بدرجة أكبر من تأثير النوع الاسمي نفسه. فقد يتعرض محمل تلامس زاوي مختار جيدًا للفشل المبكر إذا تم تركيبه دون التحكم في التحميل المسبق أو تعامد الكتف أو سماحية الفاصل. كما قد يتعرض المحمل الكروي ذو الأخدود العميق للفشل إذا كانت توافقات التداخل شديدة للغاية، أو كان مقعد المحمل في المبيت غير دائري، أو أدى التمدد الحراري إلى إغلاق الخلوص الداخلي أثناء التشغيل. وفي حالات الأعطال الميدانية، غالبًا ما تُنسب تفاصيل التجميع هذه خطأً إلى عيوب في المواد.

الصلابة والتحكم في العمود

عادةً ما يتم اختيار محامل التلامس الزاوي عندما تكون دقة تحديد الموضع المحوري والصلابة أمرين مهمين. وتتيح زاوية التلامس للمحمل مقاومة القوى المركبة مع إزاحة مرنة أقل تحت الحمل مقارنةً بتصميم عام ذي أخدود عميق في ظروف التشغيل نفسها. وهذا أمر مهم في المغازل وأنظمة القيادة الدقيقة والمعدات التي يؤثر فيها الانحراف في جودة القطع أو تعشيق التروس أو أداء مانع التسرب.

تتميز المحامل الكروية ذات الأخدود العميق بقدر أكبر من التسامح في المعدات الدوارة القياسية، ولا سيما عندما يتعرض العمود أساسًا لحمل شعاعي وقوة دفع محدودة فقط. كما يسهل الحصول عليها ضمن العديد من فئات الخلوص وتكوينات موانع التسرب وخيارات التدريع. وفي البيئات الملوثة، يمكن للمحامل ذات الأخدود العميق والمختومة تقليل تعقيد الصيانة. أما محامل التلامس الزاوي فتتطلب عادةً ظروف تجميع أكثر نظافة واهتمامًا أكبر بنظافة مادة التشحيم، لأن دقة التشغيل تعتمد بدرجة كبيرة على حالة مجرى الدحرجة.

اعتبارات المواد والتصنيع

بالنسبة إلى كلا النوعين، يؤثر مستوى نظافة فولاذ المحمل، واستقرار المعالجة الحرارية، ودقة تجليخ مجرى الدحرجة، وجودة القفص في الأداء. ويتمثل الفرق العملي في أن محامل التلامس الزاوي تميل إلى إظهار تأثيرات اختلافات التصنيع بسرعة أكبر في التطبيقات الصعبة. إذ يؤثر الجريان، واتساق زاوية التلامس، والتحكم في الأبعاد في سلوك التحميل المسبق والقدرة على السرعة. ولا تُعد المحامل الكروية ذات الأخدود العميق غير حساسة لهذه العوامل، إلا أنها تُستخدم غالبًا في أنظمة ذات نطاقات سماح أوسع.

كما تؤثر جودة تشطيب السطح عند بدء التشغيل وتحت التشحيم بالغشاء الرقيق. فقد يؤدي ضعف تشطيب مجرى الدحرجة إلى زيادة الضوضاء والاحتكاك والتسخين الموضعي. وفي معاملات التصدير، ينبغي تأكيد المعايير البُعدية وفئة الخلوص الداخلي ومادة القفص ونوع مانع التسرب كتابةً، لأن صحة الأبعاد الحدية وحدها لا تضمن السلوك التشغيلي نفسه. وغالبًا ما يحدث الالتباس عندما يطلب أحد الطرفين المحمل بالرقم فقط، بينما يتطلب التطبيق الفعلي خلوصًا محددًا أو درجة اهتزاز معينة أو كمية تشحيم محددة.

مخاطر التركيب التي غالبًا ما يتم تجاهلها

يُتعامل أحيانًا مع المحامل ذات الأخدود العميق كما لو كان يمكن ضغطها في موضعها دون إعداد كبير. وهذا خطأ شائع. يجب أن تمر قوة الضغط عبر الحلقة التي يتم تركيبها؛ وإلا فقد يؤدي الحمل إلى وضع علامات على مجاري الدحرجة عبر الكرات. وتنطبق القاعدة نفسها على محامل التلامس الزاوي، إلا أن العواقب تكون أشد عندما يتعلق الأمر بالتركيب المزدوج والتحميل المسبق. وقد يؤدي خلط المحامل غير المتطابقة أو عكس الاتجاه أو إعادة استخدام الفواصل البالية إلى توليد حرارة وضوضاء لا تظهر إلا بعد عدة ساعات من التشغيل.

ومن الأخطاء المتكررة الأخرى تجاهل علاقات التوافق بين العمود والمبيت والتمدد الحراري. فعادةً ما يتطلب العمود الذي يحمل حملًا دوارًا توافق تداخل على الحلقة الداخلية، بينما قد يظل توافق المبيت أكثر ارتخاءً اعتمادًا على اتجاه الحمل وظروف الخدمة. وإذا تم تثبيت الحلقتين بإحكام مفرط دون توفير مجال لنمو الحرارة، فقد ينهار الخلوص الداخلي. أما إذا كانت التوافقات مرتخية جدًا، فقد يؤدي الزحف إلى إتلاف أسطح التثبيت وتوليد حطام من أكسيد الحديد.

حدود التطبيق

غالبًا ما تكون المحامل الكروية ذات الأخدود العميق خيارًا عمليًا للمعدات المدمجة ذات الأحمال المختلطة ولكن المتوسطة، والحساسية المعتدلة لعدم المحاذاة، ومتطلبات الصيانة الدورية. وتكون محامل التلامس الزاوي أكثر ملاءمة عندما يكون حمل الدفع مستمرًا، أو يجب أن تظل توجيهات العمود دقيقة، أو تكون هناك حاجة إلى صلابة أعلى. وهذه الحدود ليست مطلقة، إذ تستخدم بعض الآلات كلا النوعين في مواضع مختلفة من خط العمود نفسه.

في الأنظمة التي يهيمن فيها الحمل الشعاعي الثقيل بدلًا من الحمل المركب المناسب للمحامل الكروية، يمكن النظر في تصميم آخر من العناصر الدوارة. فعلى سبيل المثال، تُعد المحامل الأسطوانية محامل قابلة للفصل ذات تلامس خطي للبكرات، ومعامل احتكاك صغير وصلابة قوية وقدرة كبيرة على تحمل الحمل الشعاعي. وترتبط الأنواع مثل N وNU وNJ وNF وNUP وNN وNNU عادةً بالمحركات المتوسطة والكبيرة والمولدات ومغازل أدوات الآلات ومخفضات السرعة ومصانع الدرفلة، ولا سيما عندما يكون سهولة التركيب والفك أمرًا مفيدًا.

تفاصيل الشراء والنقل التي تؤثر في الأداء

غالبًا ما تبدأ أخطاء الاختيار قبل التركيب. فقد تصل المحامل التي يتم شحنها دون تأكيد الحماية من الصدأ أو حالة التغليف أو تعليمات إعادة التشحيم صحيحةً من الناحية الفنية، ولكنها متضررة من الناحية التشغيلية. وقد يؤدي التعرض للرطوبة أثناء النقل الطويل إلى تلطيخ مجاري الدحرجة. كما يمكن أن تؤدي عبوات الدفعات المختلطة إلى فجوات في إمكانية التتبع عند ظهور مشكلات الاهتزاز أو الضوضاء لاحقًا. ومن المفيد أيضًا تأكيد ما إذا كان المحمل محفوظًا للتشحيم بالزيت أو معبأً بالشحم أو مشحونًا جافًا، لأن الإفراط في الشحم عند بدء التشغيل قد يرفع درجة الحرارة، في حين أن نقص الشحم قد يتسبب بسرعة في إتلاف أسطح التلامس.

وبالنسبة إلى محامل التلامس الزاوي، ينبغي تحديد تكوين الزوج وحالة المطابقة الشاملة عند الحاجة. أما بالنسبة إلى المحامل الكروية ذات الأخدود العميق، فيستحق الخلوص الداخلي وترتيب مانع التسرب القدر نفسه من الاهتمام. فمحمل محرك هادئ التشغيل ذي توقعات اهتزاز منخفضة ليس هو نفسه محملًا مفتوحًا له الأبعاد الحدية نفسها ومخصصًا لعلبة تروس تعمل بتشحيم حمام الزيت.

الأحكام الخاطئة الشائعة في اختيار المحامل الكروية ذات الأخدود العميق مقابل محامل التلامس الزاوي

• افتراض أن الحمل المحوري في كلا الاتجاهين يفضل تلقائيًا التصميم ذي الأخدود العميق، حتى عندما يكون الدفع مستمرًا وكبيرًا أثناء التشغيل بسرعة عالية.
• اختيار محامل التلامس الزاوي لكل تطبيق عالي السرعة دون تقييم ما إذا كان النظام قادرًا فعليًا على التحكم في التحميل المسبق والمحاذاة ونظافة مادة التشحيم.
• استخدام قابلية تبادل الأبعاد كدليل على قابلية التبادل الوظيفي.
• اعتبار الضوضاء أو الحرارة أو التآكل المبكر مشكلة مرتبطة بنوع المحمل، بينما قد يكون السبب الجذري خطأً في التوافق أو تلوثًا أو عدم دقة في كتف العمود أو تلفًا أثناء المناولة.

المقارنة الأفضل لا تتمثل في تحديد أي محمل هو الأفضل عمومًا، بل في تحديد أي هندسة داخلية تتوافق مع مسار الحمل الفعلي وظروف التجميع. وبمجرد اتضاح ذلك، يصبح تفسير الفرق بين الخدمة المستقرة والفشل المتكرر أسهل بكثير في مراحل الرسم والشراء والصيانة.
