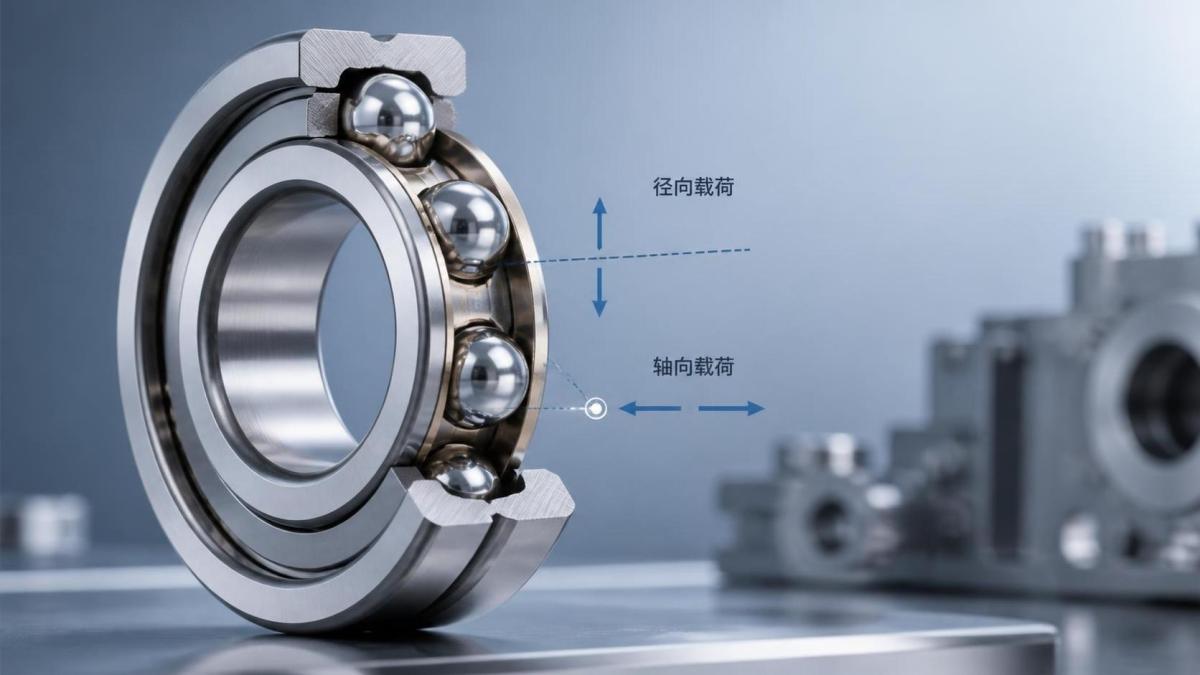

تعمل محامل الكرات ذات الأخدود العميق من خلال نقل الحمل بواسطة مجموعة من الكرات الفولاذية المقسّاة التي تتدحرج بين الحلقة الداخلية والحلقة الخارجية. تحتوي كل حلقة على مجرى سباق عميق، وتُعد هندسة هذا المجرى السبب في قدرة المحمل على تحمّل الحمل الشعاعي بكفاءة، مع تحمّل قدر معين من الحمل المحوري في كلا الاتجاهين أيضًا. عند دوران العمود، تدور الحلقة الداخلية معه، وتتدحرج الكرات بدلًا من انزلاقها، بينما يحافظ القفص على تباعد الكرات بالتساوي، مما يساعد على التحكم في الاحتكاك والحرارة والتلامس المعدني المباشر.

قد يبدو المبدأ الأساسي بسيطًا، إلا أن سلوك التشغيل الفعلي يعتمد على زاوية التلامس، والخلوص الداخلي، وحالة التشحيم، والسرعة، ودرجة التوافق بين المحمل ومبيته أو العمود. صُمم محمل الكرات ذو الأخدود العميق بحيث تلامس الكرة مجرى السباق عبر مساحة صغيرة بدلًا من سطح انزلاق واسع. ويؤدي ذلك إلى تقليل مقاومة التدحرج والسماح بسرعة دوران عالية. وفي الوقت نفسه، وبفضل عمق الأخاديد وتوافقها الوثيق نسبيًا مع انحناء الكرات، تظل الكرات موجهة بشكل ثابت تحت الأحمال المركبة بدلًا من الانحراف أو الانزلاق بسهولة.

ما الذي يحدث داخل المحمل أثناء الدوران

عند بدء الدوران، تنقل الحلقة الداخلية الحركة إلى الكرات عبر نقاط التلامس مع مجرى السباق. وتتدحرج الكرات على طول مجاري السباق، بينما تظل الحلقة الخارجية ثابتة أو تدور بسرعة أبطأ، وفقًا لتخطيط الآلة. لا يحمل القفص الحمل التشغيلي الرئيسي؛ إذ تتمثل وظيفته في فصل الكرات ومنع تصادمها والحفاظ على تباعدها المستقر. وإذا تعرض القفص للتشوه أو التآكل أو فقدان التشحيم، فقد يستمر المحمل في الدوران لفترة قصيرة، إلا أن الضوضاء ودرجة الحرارة والاهتزاز ترتفع عادةً بسرعة.

في حالة الحمل الشعاعي البحت، تتشكل منطقة الحمل على جزء من المحيط، وليس حول المحمل بأكمله. ولا تحمل سوى بعض الكرات الحمل الرئيسي في أي لحظة. ومع دوران المحمل، ينتقل الحمل من كرة إلى أخرى. أما تحت الحمل المحوري، فتتغير مواضع التلامس داخل المجرى، ولهذا تستطيع محامل الكرات ذات الأخدود العميق تحمّل قوة دفع متوسطة بالإضافة إلى القوة الشعاعية. لكنها لا تُعد بديلًا عن محامل التلامس الزاوي أو محامل الدفع عندما يكون الحمل المحوري هو الحمل المسيطر. ومع ذلك، فإنها تؤدي أداءً جيدًا في العديد من المحركات والمضخات والمراوح وعلب التروس والآلات العامة التي تتعرض لأحمال مختلطة وتكون المساحة فيها محدودة.

يتبع توليد الحرارة المنطق الداخلي نفسه. فإذا كان سُمك طبقة التشحيم كافيًا، تظل أسطح التلامس المتدحرجة منفصلة بواسطة طبقة زيت رقيقة جدًا. أما إذا كان التشحيم غير كافٍ، أو وُجد تلوث، أو كان التوافق ضيقًا للغاية، فإن الاحتكاك الموضعي يزداد، وقد تتعرض مجاري السباق للتلطخ أو تغير اللون أو التعب المبكر. ويرجع العديد من الأعطال الميدانية التي توصف بأنها “رداءة في جودة المحمل” في الواقع إلى مشكلات في التركيب أو ظروف التشغيل.

لماذا يُعد الأخدود العميق مهمًا

يُعد شكل الأخدود محور الأداء. فالأخدود الضحل لا يوجه الكرات بأمان عند السرعة أو تحت الإزاحة المحورية. أما الأخدود العميق فيحافظ على عناصر التدحرج ضمن مسار أكثر تحكمًا ويحسن توزيع الحمل. ولهذا السبب أيضًا تُعد دقة الأبعاد وجودة تشطيب السطح أمرين مهمين للغاية أثناء التصنيع. ويؤثر تجليخ مجرى السباق، وصلادة الحلقات، ودرجة الكرات، واستدارتها في الضوضاء وتفاوت عزم الدوران وعمر الخدمة بدرجة أكبر بكثير من المظهر الخارجي للمحمل.

في ممارسات الإنتاج الشائعة، تُصنع الحلقات والكرات غالبًا من فولاذ المحامل، مثل فولاذ الكروم عالي الكربون. وبعد المعالجة الحرارية، تحتاج المادة إلى صلادة كافية لمقاومة تعب التلامس المتدحرج مع الحفاظ على ثبات الأبعاد. وإذا كانت الصلادة غير متجانسة، فقد تتشكل انبعاجات مبكرة أو تقشر في منطقة الحمل. وإذا كان تشطيب مجرى السباق خشنًا، يصبح تكوّن طبقة التشحيم أقل استقرارًا، وقد يعمل المحمل بدرجة حرارة مرتفعة حتى عندما يبدو الخلوص الاسمي صحيحًا.

غالبًا ما يُساء فهم الخلوص والتوافق والتحميل المسبق

الخلوص الداخلي هو مقدار الحركة الحرة الصغيرة بين الحلقات قبل التركيب والتشغيل. وعند كبس المحمل على عمود أو إدخاله في مبيت، يتغير هذا الخلوص. كما يغير التمدد الحراري الخلوص مرة أخرى. ومن الأخطاء الشائعة اختيار الخلوص من الكتالوج دون مراعاة توافق التداخل أو درجة حرارة العمود أو مادة المبيت. ففي محرك يعمل بدرجة حرارة مرتفعة، قد يصبح المحمل ذو الخلوص العادي ضيقًا جدًا بعد التركيب، مما يزيد عزم الدوران وقد يقصر العمر الافتراضي. وفي إعداد آخر يتميز بتوافق أخف ودرجة حرارة أقل، قد يؤدي الخلوص الإضافي إلى الاهتزاز والضوضاء وضعف دقة التشغيل.

ولهذا السبب توجد فئات خلوص مثل C2 وC0 وC3 وC4 وC5. كما تهم درجات الدقة عندما تكون حدود الانحراف أو السرعة أو الضوضاء صارمة. فعلى سبيل المثال، في وحدة محمل مركبة مستخدمة حول عمود بقطر 80 mm، قد يتم تحديد منتج مثلSKF UCT216 Radial Insert Ball Bearing Housing Unit بدرجات دقة متعددة من P0 إلى P4 وبخيارات خلوص مختلفة، وفقًا لظروف المحاذاة ونمط الحمل والسلوك الحراري. ولا تكمن النقطة في اسم الطراز نفسه، بل في أن اختيار المحمل يرتبط ببيئة التجميع الفعلية، وليس بالأبعاد الاسمية وحدها.

التشحيم يتجاوز مجرد تقليل الاحتكاك

يشكل الشحم أو الزيت طبقة فاصلة، ويوفر الحماية من التآكل، ويساعد على تبديد جزء من الحرارة، كما يساهم في منع دخول الملوثات. وبالنسبة إلى العديد من محامل الكرات ذات الأخدود العميق المزودة بمانعات تسرب أو واقيات، يتم اختيار كمية الشحم بما يتناسب مع فترات الصيانة العملية. وقد يؤدي نقص الشحم إلى ترك مناطق التلامس دون حماية كافية. كما أن زيادة الشحم تمثل مشكلة أيضًا، لا سيما عند السرعات العالية، لأن تحريك الشحم يؤدي إلى ارتفاع درجة الحرارة. ويعتمد مستوى التعبئة المناسب على معامل السرعة وحجم المحمل وتصميم مانع التسرب وحجم المبيت.

يصبح التشحيم بالزيت مهمًا عندما تكون السرعة عالية، أو عندما يلزم تبديد الحرارة، أو عندما يشترك المحمل في دائرة تشحيم مع التروس. ولا يمكن اختيار اللزوجة بشكل عشوائي. فإذا كان الزيت رقيقًا جدًا عند درجة حرارة التشغيل، فقد لا تكون قوة الطبقة كافية. أما إذا كان سميكًا جدًا، فتزداد خسائر السحب وتصبح عملية بدء التشغيل أكثر صعوبة. وتكتسب مكافحة التلوث أهمية مماثلة. فقد تؤدي الجسيمات الصغيرة إلى إحداث انبعاجات في مجاري السباق وإنشاء نمط اهتزاز متكرر قبل ظهور أي تلف مرئي بوقت طويل.

للتركيب تأثير مباشر في طريقة عمل المحمل لاحقًا

يتأثر محمل الكرات ذو الأخدود العميق بمسار قوة التركيب. فعند الضغط على الحلقة الخارجية لتركيب توافق محكم على العمود، تنتقل القوة عبر الكرات وقد تترك علامات على مجاري السباق قبل بدء تشغيل الآلة. وتتمثل الطريقة الصحيحة في تطبيق القوة على الحلقة التي يتم تركيبها فقط. وقد يكون تسخين المحمل مناسبًا للتركيب ضمن حدود محكومة، إلا أنه يجب تجنب التسخين غير المتساوي أو استخدام اللهب المكشوف، لأن ذلك قد يؤثر في خصائص المادة أو يشوه الأبعاد.

تُعد دقة تجويف المبيت واستقامة كتف العمود والنظافة أثناء التجميع مهمة بقدر أهمية مواصفات المحمل. فإذا كان مقعد العمود خارج حدود السماح، فقد يحدث زحف للحلقة. وإذا لم يكن كتف المبيت مستويًا، فقد يستقر المحمل بشكل مائل، مما يؤدي إلى إجهاد حدي وضوضاء غير طبيعية. كما أن قدرة محامل الكرات ذات الأخدود العميق على تحمل عدم المحاذاة محدودة، لذلك لا ينبغي توقع أن تعوض أخطاء التركيب التي يجب معالجتها في موضع آخر من تصميم الآلة.

مشكلات التشغيل الشائعة وما تعنيه عادةً

• يشير الصوت الطنّان الناعم الذي يتحول تدريجيًا إلى صوت خشن غالبًا إلى تدهور مادة التشحيم أو التلوث أو بداية تعب مجرى السباق في منطقة الحمل.
• يشير الارتفاع الحاد في درجة الحرارة بعد بدء التشغيل بوقت قصير عادةً إلى تحميل مسبق مفرط أو توافق غير صحيح أو زيادة في الشحم أو سحب من مانع التسرب لم يتم تقديره بشكل كافٍ.
• قد تنتج قمم الاهتزاز المنتظمة عن التطبيل أو الانبعاج الناتج عن الحطام أو الأخطاء الهندسية في المكونات المجاورة، وليس عن المحمل وحده.
• قد تشير البقع ذات اللون الصدئي إلى دخول الرطوبة أو سوء ظروف التخزين قبل التركيب، وليس بالضرورة إلى عطل نشأ أثناء التشغيل.

يؤثر النقل والتخزين أيضًا في الأداء اللاحق. فقد تتعرض المحامل التي تُترك دون إحكام في بيئات رطبة، أو يتم التعامل معها دون مراعاة النظافة الأساسية، أو تُخلط بمواد حافظة غير متوافقة، لمشكلات تظل مخفية حتى أول تشغيل. وحتى المحمل المصنّع جيدًا قد يعمل بشكل سيئ إذا فُتحت العبوة مبكرًا في ورشة مليئة بالغبار أو إذا انتظرت الوحدة المركبة فترة طويلة قبل بدء التشغيل.

من الناحية العملية، تعمل محامل الكرات ذات الأخدود العميق بكفاءة لأن التصميم يحول احتكاك الانزلاق إلى تلامس متدحرج مضبوط ضمن بنية مدمجة. وعندما تتوافق المادة والخلوص والتشحيم وتوافق التركيب وحمل التشغيل، فإنها تعمل بهدوء وكفاءة. أما عندما يختل أحد هذه الشروط، فيستمر المحمل في الدوران، لكنه لا يعود يعمل بالطريقة التي صُمم من أجلها.
