يجب استخدام أقل درجة تحميل مسبق في منزلق HIWIN الخطي تحقق الصلابة المطلوبة واستقرار الحركة عند انعكاس الحمل في ظروف التشغيل الفعلية. يقلل رفع التحميل المسبق الخلوص الداخلي ويزيد صلابة التلامس، لكنه يزيد أيضًا مقاومة الحركة والحساسية لأخطاء التركيب. لذلك، يجب تبرير اختيار درجة تحميل مسبق أعلى بحسابات الحمل والانحراف والمحرك؛ فهي لا تحسن دقة تحديد الموضع تلقائيًا.

أول قرار في المواصفات هو اختيار سلسلة الدليل. فأكواد التحميل المسبق والدرجات المتاحة وعلاقتها بتصنيف الحمل الديناميكي الأساسي تعتمد على السلسلة المحددة وإصدار الكتالوج. ولا يكفي نسخ كود من عائلة أدلة أخرى لتحديد التحميل المسبق المطلوب.

قراءة درجات التحميل المسبق دون الخلط بينها وبين درجات الدقة

ينشئ التحميل المسبق حمل تلامس داخليًا بين العناصر الدحرجية ومجاري الدحرجة قبل تطبيق حمل تشغيل خارجي. وفي الدليل الكروي ذي الكرات المتداولة، يتحقق ذلك عادةً من خلال ضبط أبعاد الكرات. ويزيل التشوه المرن الناتج الخلوص ويغير سلوك الدليل من حيث الحمل والانحراف.

في أدلة الكرات من سلسلة HIWIN HG، تشمل التسميات الشائعة Z0 للتحميل المسبق الخفيف جدًا، وZA للتحميل المسبق المتوسط، وZB للتحميل المسبق الثقيل. وتختلف الخيارات أو التعريفات في السلاسل الأخرى. استخدم جدول السلسلة المعنية لتحديد نطاق التحميل المسبق المحدد وتصنيف الحمل المرجعي، بدلًا من التعامل مع هذه الأكواد على أنها مقياس موحد.

تصف درجة الدقة وفئة التحميل المسبق خصائص مختلفة. تتناول درجات الدقة التفاوتات الهندسية المحددة، مثل توازي الحركة والتفاوتات الأبعادية. أما التحميل المسبق فيحدد حالة التلامس والصلابة. وحتى العربة ذات التحميل المسبق الثقيل ستتبع أخطاء التركيب إذا كان التركيب غير دقيق هندسيًا.

متى يحسن التحميل المسبق الإضافي الدقة

يكون التحميل المسبق مفيدًا عندما تسبب القوة المتغيرة إزاحة قابلة للقياس عند نقطة العمل. أثناء القطع أو الكبس أو التسارع، تتعرض العربة لقوى وعزوم تؤدي إلى تشوه تلامساتها مرنًا. ويزيد رفع التحميل المسبق الصلابة ضمن نطاق التشغيل المعني، ما يقلل الإزاحة الناتجة عن تغير معين في الحمل.

يمكن استخدام التقدير الأولي التالي:الإزاحة ≈ تغير القوة / الصلابة الفعالة. يجب أن تشمل الصلابة الفعالة تلامسات الدليل، وتثبيت السكة، ولوحة تركيب العربة، وقاعدة الماكينة، وسائر الأجزاء القابلة للتشوه. فإذا انثنت لوحة التركيب بدرجة كبيرة، فلن يؤدي رفع التحميل المسبق للعربة إلا إلى تحسن محدود عند الأداة أو قطعة العمل.

تستدعي العزوم اهتمامًا خاصًا. فالحمل اللامركزي ينشئ ردود فعل غير متساوية بين العربات، حتى عندما يكون الحمل الإجمالي متوسطًا. وقد يؤثر التباعد بين السكك والعربات، والمسافة من مستوى الدليل إلى نقطة العمل، في الانحراف أكثر من تغيير فئة التحميل المسبق. قيّم الأحمال على كل عربة على حدة بدلًا من قسمة القوة الإجمالية بالتساوي على عدد الكتل.

يؤثر التحميل المسبق أيضًا في السلوك عند انعكاس الحمل. فمع زيادة الحمل الخارجي، يعاد توزيع أحمال التلامس؛ وقد تُفرغ التلامسات المتقابلة من الحمل في نهاية المطاف. عندئذ تتغير الصلابة، ولذلك لا يمكن لقيمة صلابة ثابتة واحدة أن تصف جميع ظروف الحمل. وتكون منحنيات الحمل والانحراف الواردة في الكتالوج أكثر فائدة من القول عمومًا إن فئة معينة «صلبة».

لا يكشف موضع المشفر وحده جميع هذه التأثيرات. يقيس مشفر المحرك الحركة قبل تشوه البرغي والمرونة الهيكلية. وحتى المقياس الخطي يقيس الإزاحة في موقعه، وقد تختلف هذه الإزاحة عن الحركة عند نقطة عمل غير واقعة على المحور. قارن خيارات التحميل المسبق عند الموقع الذي تهم فيه الدقة فعليًا.

الاحتكاك وقوة الدفع والانجراف الحراري

يزيد التحميل المسبق الأعلى قوى التلامس الداخلية، ويرفع عمومًا مساهمة مقاومة التلامس الدحرجي. وتشمل مقاومة العربة الإجمالية أيضًا موانع التسرب، وإزاحة مادة التشحيم، وتأثيرات إعادة التدوير. وقد يشكل احتكاك موانع التسرب نسبة كبيرة من القوة المقاسة عند الأحمال الخفيفة، ما يجعل الفروق بين مستويات التحميل المسبق أقل وضوحًا مما هو متوقع.

ينبغي قياس قوة بدء الحركة وقوة الحركة المستقرة كلٌّ على حدة. فقد تتحرك العربة بسلاسة عند سرعة الإنتاج، ومع ذلك تُظهر سلوكًا ضعيفًا أثناء الاقتراب البطيء أو الانعكاسات المتكررة. ويمكن أن تؤثر حالة الشحم وتلامس موانع التسرب وإجهادات التركيب في هذه القياسات؛ لذا فإن ارتفاع قوة بدء الحركة لا يثبت وحده أن التحميل المسبق مفرط.

عند تحديد قدرة نظام الدفع، أدرج مقاومة الدليل إلى جانب قوة العملية وقوة التسارع وفواقد النقل وسائر الأحمال الميكانيكية. وفي المحور الذي يعمل بالبرغي، حوّل قوة الدفع المطلوبة إلى عزم المحرك باستخدام خطوة البرغي وكفاءة النقل. واحتفظ بهامش كافٍ للتسارع والتغيرات المرتبطة بدرجة الحرارة بدلًا من تحديد الحجم بناءً على مقاومة الحركة دون حمل فقط.

يزداد التسخين الاحتكاكي مع المقاومة وسرعة الحركة؛ وتبلغ القدرة الميكانيكية المبددة تقريبًا حاصل ضرب القوة في السرعة. ثم يعتمد ارتفاع درجة الحرارة على دورة التشغيل والتخلص من الحرارة. وقد يؤدي التسخين غير المتساوي إلى تشويه الهيكل الداعم أو تغيير موضع العمل، ما يعاكس انخفاض الانحراف المرن الذي تحقق بإضافة التحميل المسبق.

قد تحاكي أخطاء التركيب التحميل المسبق المفرط

يؤثر توازي السكة واستواء سطح التركيب والارتفاع النسبي للسكك المتقابلة في حمل التلامس بعد التركيب. فإذا أُجبرت مجموعة العربة الصلبة على التحرك عبر سكك غير محاذاة، نشأ تحميل داخلي إضافي يتجاوز التحميل المسبق المحدد. وقد يؤدي ذلك إلى ارتفاع تيار الدفع ومقاومة موضعية وتلف مبكر لمجاري الدحرجة.

يقلل رفع التحميل المسبق قدرة التجميعة على تحمل هذه الأخطاء. ويتطلب الدليل ذو التحميل المسبق الثقيل أسطح تركيب ومحاذاة ملائمة لسلسلته وحجمه ودرجة دقته. ولا يمكن الاعتماد على شد البراغي لتصحيح هندسة مقعد سكة مشوه؛ إذ قد ينقل هذا التشوه إلى السكة.

اتبع أسطح الإسناد وتسلسل الشد المحددين. وحيثما يسمح تصميم الماكينة، قِس مقاومة العربة على امتداد مسار الحركة قبل تركيب المكونات التي تفرض قيودًا إضافية. وأعد القياس بعد تركيب السكة الثانية، وتوصيل لوحة العربة، وإقران نظام الدفع. تساعد الزيادة الملحوظة بعد إحدى مراحل التجميع في تحديد مصدر التحميل غير المرغوب فيه.

تشير المقاومة التي تتركز عند مواضع معينة على مسار الحركة إلى احتمال وجود خطأ محاذاة موضعي أو تلوث أو تلف في السكة أو تشوه ناتج عن التثبيت. أما المقاومة المرتفعة بانتظام فتستدعي فحص أسباب أخرى، منها موانع التسرب أو مادة التشحيم أو اختيار التحميل المسبق. وتساعد هذه الأنماط في التشخيص، لكنها تتطلب التأكيد بالفحص والقياس.

التحميل المسبق ليس بديلًا عن سعة التحميل أو التشحيم

يستهلك التحميل المسبق جزءًا من حد التحميل المسموح به لنظام التلامس. ولا يزيد تصنيف الحمل الديناميكي أو الساكن الأساسي المنشور. ويجب أن يتبع تقييم عمر التعب المنهج المحدد للدليل المختار، مع مراعاة التحميل المسبق والأحمال الخارجية والعزوم وعوامل التشغيل. فالصلابة الأعلى وحدها لا تكفي دليلًا على إطالة عمر الخدمة.

يجب أن تتناسب مادة التشحيم مع السرعة ودرجة الحرارة والشوط ودورة التشغيل. فقد يؤدي الشحم الزائد إلى زيادة المقاومة أثناء التشغيل الأولي، في حين يزيد نقص التشحيم من التفاعل الضار بين أسطح التلامس. وتتطلب الأشواط القصيرة اهتمامًا خاصًا، لأن توزيع مادة التشحيم ودوران العناصر الدحرجية يختلفان عن التشغيل ذي المشوار الطويل.

تستخدم مواصفات المحامل الدوارة نظام تصنيف مختلفًا. فعلى سبيل المثال، يُدرج المحمل الكروي ذو الأخدود العميق SKF 6313-Z بأبعاد قطر تجويف 65 mm، وقطر خارجي 140 mm، وعرض 33 mm. وتصف خيارات الخلوص الشعاعي حالة محمل دوار؛ ولا يمكن تحويلها إلى أكواد التحميل المسبق لأدلة HIWIN. يتضمن كلا المكونين تلامسًا دحرجيًا مرنًا، لكن مصطلحات مواصفاتهما غير قابلة للتبادل.

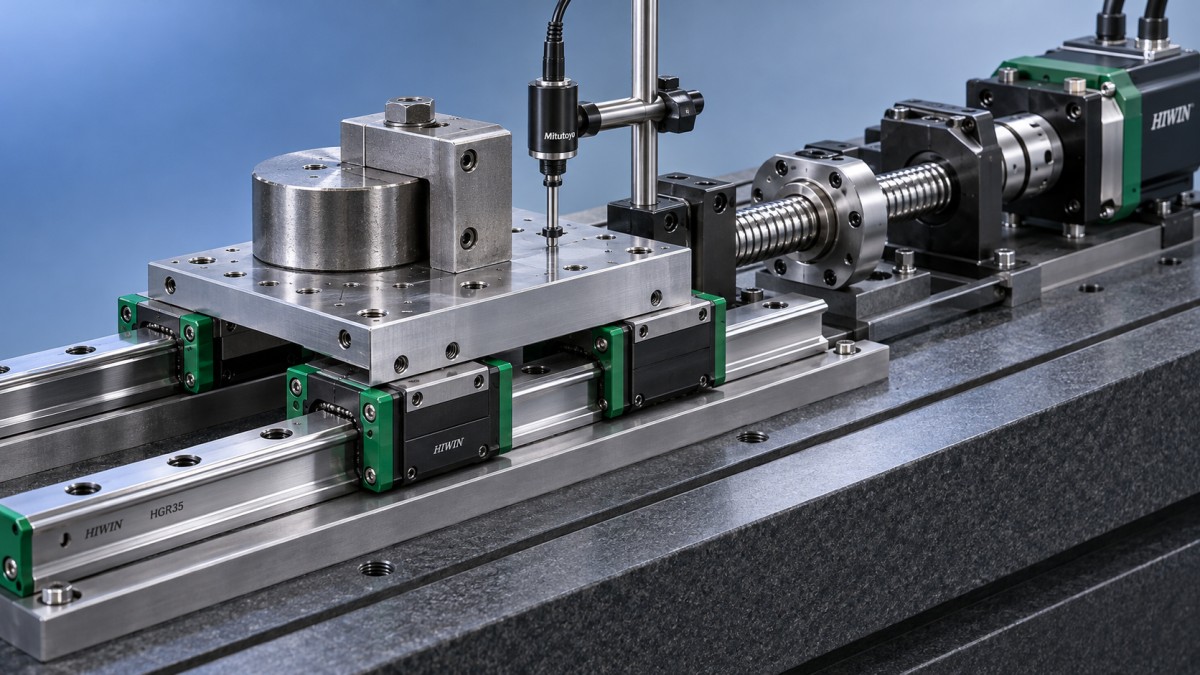

مقارنة خيارات التحميل المسبق على المحور المُجمّع

ابدأ بحد الانحراف المسموح به عند نقطة العمل وبأسوأ مجموعة ذات صلة من القوى والعزوم. وافصل خطأ الحركة الهندسي عن الإزاحة الناتجة عن الحمل. ثم قارن فئات التحميل المسبق المرشحة باستخدام بيانات الصلابة وتفاوتات التركيب الخاصة بالسلسلة المحددة.

ينبغي أن تعيد عملية التحقق إنتاج الظروف التي تميز بين الخيارات: انعكاسات بطيئة لتقييم استقرار تحديد الموضع، وأحمال عملية ممثلة لقياس الانحراف، وحركة مستمرة لتقييم السلوك الحراري. سجّل قوة الحركة أو تيار الدفع بحسب الموضع، إلى جانب إزاحة نقطة العمل ودرجة الحرارة. وحافظ على ثبات مادة التشحيم وموانع التسرب والسرعة وظروف التجميع عند إجراء المقارنات.

تكون فئة التحميل الأثقل مبررة عندما يكون الانخفاض المقاس في الإزاحة الناتجة عن الحمل ضروريًا، مع بقاء مقاومة المحور المُجمّع واستقراره الحراري ضمن الحدود المقبولة. وإذا لم تؤثر تغييرات التحميل المسبق إلا قليلًا في إزاحة نقطة العمل، فافحص مرونة الهيكل أو تباعد الأدلة أو ترتيب القياس قبل زيادة التحميل مجددًا.
