غالبًا ما تكون زاوية التلامس الأصغر نقطة انطلاق أفضل للمغزل الذي تكون السرعة العامل الحاسم في تصميمه، بينما تكون الزاوية الأكبر عادةً أنسب عندما يكون الحمل المحوري والصلابة المحورية هما العاملين الحاكمين. وتكون هذه المقارنة أوضح ما يكون عند المقارنة ضمن عائلة محامل متقاربة. ومع ذلك، قد يظل محمل كروي ذو تلامس زاوي بزاوية أكبر الخيار الأفضل عند السرعات العالية إذا كان تصميمه الداخلي والتحميل المسبق والتزييت والتبريد ملائمًا لظروف التشغيل.

في التقييم الفني، السؤال الأهم هو ما إذا كان المحمل قادرًا على تحمل الحمل المطلوب عند السرعة المقصودة، مع الحفاظ على درجة حرارة وصلابة وعمر تشغيلي مقبولة. تساعد زاوية التلامس في الإجابة عن هذا السؤال، لكنها لا تحدد بمفردها حد السرعة أو تصنيف الحمل. وقد يؤدي اختيار الزاوية أولًا ثم التحقق من ظروف التشغيل لاحقًا إلى تصميم يولّد حرارة مفرطة أو لا يوفر قدرة كافية على تحمل الأحمال المحورية.

كيف تؤثر زاوية التلامس في مسار الحمل

زاوية التلامس هي الزاوية الواقعة بين خط القوة المار عبر نقاط التلامس بين الكرة ومجرى السباق والمستوى العمودي على محور المحمل. تؤدي زيادة هذه الزاوية إلى زيادة المركبة المحورية لقوة التلامس. وفي نموذج هندسي مبسط، تتناسب المركبة المحورية مع جيب الزاوية. وهذا يوضح سبب تفضيل الزاوية الأكبر عمومًا لدعم الأحمال المحورية.

تفيد هذه العلاقة في فهم الاتجاه، لكنها لا تمثل حسابًا لسعة المحمل. فالسعة الفعلية تعتمد على حجم الكرات وعددها وهندسة مجاري السباق والمواد وتوزيع الحمل. وقد تكون مقارنة محملين اعتمادًا على الزاوية وحدها مضللة إذا اختلف تصميمهما الداخلي.

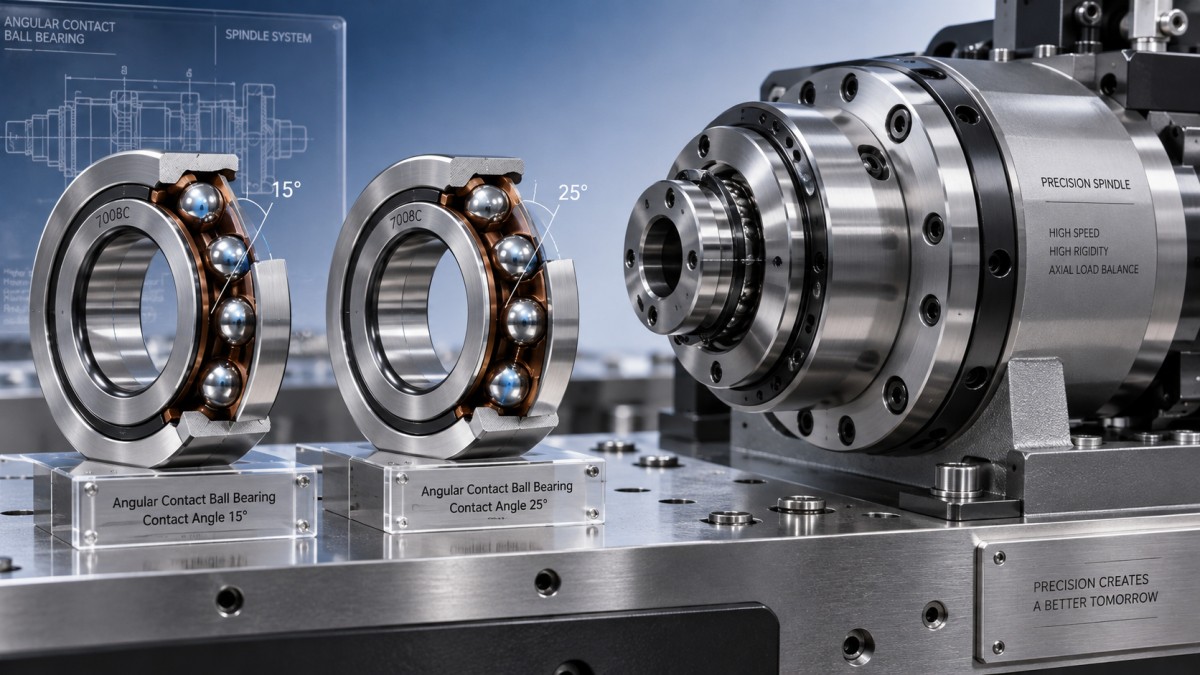

تظهر زوايا مثل 15° و25° و40° في كتالوجات محامل التلامس الزاوي، مع أن الخيارات المتاحة تعتمد على السلسلة والشركة المصنّعة. وفي التصاميم المتقاربة، تلائم الزاوية الأصغر عادةً تطبيقات المغازل عالية السرعة، وتوفر الزاوية المتوسطة حلًا وسطًا للأحمال المركبة، بينما تفضل الزاوية الأكبر الأحمال المحورية الأثقل والصلابة المحورية الأعلى. وهذه توجهات للاختيار وليست حدودًا عامة تنطبق على جميع التطبيقات.

تختلف زاوية التلامس الاسمية أيضًا عن زاوية التلامس أثناء التشغيل. فالتحميل المسبق والأحمال الخارجية وطرق التثبيت والتمدد الحراري تغير ظروف التلامس. وعند السرعات العالية، يمكن لقوى الطرد المركزي المؤثرة في الكرات أن تغير زوايا التلامس مع مجريي السباق الداخلي والخارجي. لذلك تصف زاوية الكتالوج التصميم، لكنها لا تصف المحمل بالكامل في جميع ظروف التشغيل.

لماذا لا تضمن الزاوية الأصغر محملًا أسرع

تدعم الزاوية الأصغر عمومًا أداءً ملائمًا للسرعات العالية ضمن عائلة محامل متقاربة. إلا أن السرعة القابلة للاستخدام للمحمل تتأثر أيضًا بالاحتكاك وديناميكيات الكرات وسلوك القفص وإيصال مادة التزييت والتخلص من الحرارة. وقد يؤدي تغيير زاوية التلامس مع إغفال هذه العوامل إلى تحسن طفيف، أو إلى ظهور مشكلة في الحمل في موضع آخر.

لنفترض وجود مغزل يتعرض لحمل شعاعي متوسط وحمل محوري خفيف ويعمل لفترات طويلة عند سرعة عالية. قد يوفر التصميم ذو الزاوية الأصغر دعمًا محوريًا كافيًا مع خصائص تشغيل ملائمة. لكن إذا ولّدت قوى القطع دفعًا محوريًا كبيرًا أو تطلبت تحديدًا محوريًا دقيقًا، فقد يحتاج الخيار نفسه إلى تحميل مسبق أكبر أو ترتيب مختلف. وقد يؤدي رفع التحميل المسبق للتعويض عن عدم كفاية الصلابة إلى استهلاك جزء من ميزة السرعة المتوقعة.

ويؤثر حجم المحمل أيضًا. فالسرعة الدورانية نفسها تفرض متطلبات تشغيل مختلفة على المحامل الصغيرة والكبيرة. وينبغي أن تراعي مقارنات الكتالوج أبعاد المحامل وبنيتها الداخلية، بدلًا من اعتبار قيمة عدد الدورات في الدقيقة قابلة للتطبيق بالتساوي على مختلف الأحجام.

كما يجب قراءة السرعات المرجعية المنشورة والسرعات الحدية بعناية. فقد تعبّر عن قيود حرارية أو ميكانيكية مختلفة، وقد تستند إلى شروط محددة للتزييت والتركيب والحمل. ولا تنطبق سرعة محمل منفرد تلقائيًا على زوج محامل ذي تحميل مسبق. استخدم إرشادات الشركة المصنّعة للترتيب الفعلي وظروف التشغيل، بما في ذلك أي تخفيضات واجبة للسرعة.

قد يصبح التزييت العامل الحاكم قبل أن تصبح الزاوية الاسمية كذلك. فالشحم الزائد قد يزيد التقليب ويرفع درجة الحرارة، بينما قد يعيق نقص إمداد مادة التزييت تكوّن طبقة التزييت. أما أنظمة التزييت بالزيت فلها متطلباتها الخاصة من حيث التدفق واللزوجة والتخلص من الحرارة. ويتطلب التقييم الموثوق للسرعة ربط اختيار المحمل بنظام التزييت، بدلًا من افتراض أن تصنيف السرعة العالية يحل المسألتين معًا.

قد يغير التحميل المسبق وترتيب المحامل الحل الوسط

يزيل التحميل المسبق الخلوص الداخلي ويحدد الصلابة قبل بدء تأثير الأحمال الخارجية. ويمكنه تحسين دقة التشغيل والمساعدة في الحفاظ على ظروف تلامس مناسبة، لكنه يزيد أيضًا الحمل الداخلي والاحتكاك. وقد يؤدي التحميل المسبق المفرط إلى رفع درجة الحرارة وتقليل عمر الكلال، حتى عندما يبدو الحمل الخارجي محدودًا.

قد يختلف التحميل المسبق أثناء التشغيل اختلافًا كبيرًا عن تحميل التجميع المسبق. إذ تؤثر درجات حرارة العمود والمبيت وطرق التثبيت ومواد المكونات والتباعد بين المحامل في التمدد الحراري. وبحسب الترتيب، قد يؤدي التمدد التفاضلي إلى زيادة التحميل المسبق أو خفضه. لذلك لا يوفر اختبار الدوران البارد الناجح سوى دليل محدود على سلوك النظام بعد بلوغ الآلة درجة حرارة التشغيل.

يستجيب التحميل المسبق الموضعي الصلب والتحميل المسبق بنابض لهذه التغيرات بطرق مختلفة. إذ يمكن للترتيب الصلب توفير صلابة عالية، لكنه يتطلب ضبطًا دقيقًا للتأثيرات البُعدية والحرارية. أما الترتيب النابضي فيمكنه استيعاب الحركة والمساعدة في الحفاظ على قوة تحميل مسبق أكثر ثباتًا، مع خصائص صلابة مختلفة. ويعتمد الاختيار المناسب على متطلبات دقة الآلة وسلوكها الحراري.

ويكتسب ترتيب المحامل الأهمية نفسها، لأن محمل التلامس الزاوي أحادي الصف يدعم الأحمال المحورية أساسًا في اتجاه واحد. وتتطلب التطبيقات التي ينعكس فيها اتجاه الدفع عادةً ترتيبًا متقابلًا أو تكوينًا آخر للمحامل قادرًا على دعم الاتجاهين.

• الأزواج المرتبة ظهرًا لظهر: توفر خطوط الحمل المتباعدة فيها مقاومة أكبر لعزوم الانقلاب، ما يجعلها مفيدة عندما يلزم التحكم في ميل العمود.
• الأزواج المرتبة وجهًا لوجه: توفر خطوط الحمل المتقاربة فيها صلابة أقل لمقاومة العزم مقارنةً بالأزواج المتقاربة المرتبة ظهرًا لظهر، كما يختلف استجابها للمحاذاة وظروف التركيب.
• الترتيبات المتتابعة: تتقاسم المحامل الموجهة في الاتجاه نفسه الحمل المحوري عند مطابقتها على نحو صحيح، لكن الدفع العكسي يتطلب دعمًا من محمل أو مجموعة محامل مقابلة.

قد تفوق هذه الاختلافات أثر التغيير المحدود في زاوية التلامس. ففي الأدوات أو الأحمال الكابولية، قد تكون صلابة مقاومة العزم هي العامل الحاكم للاختيار. أما في حالات الدفع المستمر باتجاه واحد، فقد يكون تقاسم الحمل هو العامل الأهم. ولن يؤدي تكبير الزاوية وحده إلى تصحيح ترتيب غير مناسب.

قراءة المواصفات دون افتراض الأداء

من الأمثلة المفيدة محمل كروي ذو تلامس زاوي NTN-HTA030UAT2DB، المدرج تحت الطراز HTA030UAT2DB/GNP4، بأبعاد تشمل قطر تجويف يبلغ 150 mm وقطرًا خارجيًا يبلغ 225 mm وعرضًا يبلغ 67.5 mm. توفر هذه الأبعاد نقطة انطلاق للتحقق من حيز التركيب، لكنها لا تحدد زاوية التلامس أو سرعة التشغيل المسموح بها أو الصلابة المحورية.

يتضمن الإدراج خيار درجة الدقة P4، لكن فئة الدقة وزاوية التلامس تجيبان عن سؤالين مختلفين. فالدقة تتعلق بالدقة البُعدية ودقة الدوران، ولا تحدد بصورة مستقلة التحميل المسبق أو سعة الحمل أو الأداء الحراري. وبالمثل، لا يمكن لقائمة عامة بفئات الخلوص أن تحل محل مواصفات التحميل المسبق لمجموعة محامل تلامس زاوي متطابقة.

بالنسبة إلى طلب محدد، ينبغي أن تحدد معلومات رموز الشركة المصنّعة والرسم الفني التكوين الذي سيتم توريده. وقد تختلف دلالات اللواحق بين العلامات التجارية وعائلات المحامل. ويحتاج المقيّم إلى معرفة زاوية التلامس الفعلية والترتيب المتطابق ورمز التحميل المسبق وتصنيفات الأحمال وظروف التزييت المرتبطة ببيانات السرعة. ولا يكفي التوافق البُعدي ووجود علامة لفئة الدقة وحدهما للموافقة على البديل.

اختيار زاوية تناسب ظروف التشغيل الفعلية

ابدأ بطيف أحمال التشغيل: الحمل الشعاعي، والحمل المحوري في كل اتجاه، والأحمال القصوى، وعزم الانقلاب، والوقت المستغرق عند كل سرعة. وافصل بين ظروف التشغيل المستمرة والحالات العابرة القصيرة. فقد تحكم حالة دفع قصوى السلامة الساكنة، بينما يحكم الحمل المركب المستمر ودرجة حرارة التشغيل عمر الكلال والملاءمة الحرارية.

ثم حدّد العوامل التي تقيد الأداء المقبول للآلة. بالنسبة إلى مغزل عالي السرعة ذي حمل محوري خفيف، ابدأ بتقييم التصاميم ذات الزوايا الأصغر. أما التطبيقات ذات الدفع المحوري الثقيل ومتطلبات التحديد المحوري الصارمة، فافحص التصاميم ذات الزوايا الأكبر. وعندما يكون كلا المتطلبين كبيرًا، قارن مجموعات المحامل الكاملة بدلًا من توقع أن تحل زاوية متوسطة جميع القيود.

ينبغي أن تشمل المقارنة النهائية ثلاثة فحوص مترابطة: سعة الحمل والعمر المحسوب وفق دورة التشغيل؛ والصلابة تحت أحمال العمل؛ والملاءمة الحرارية عند السرعة المقصودة مع التحميل المسبق والتزييت المختارين. استخدم عوامل الحمل وطرق الحساب المناسبة للمحمل المحدد. فقد تؤدي الأحمال الخارجية المتساوية إلى ظروف داخلية مختلفة عند تغيير الزاوية أو التحميل المسبق أو الترتيب.

أثناء التشغيل الأولي، يمكن لاتجاهات درجات الحرارة والإزاحة المحورية وسلوك الدوران أن تساعد في تقييم ما إذا كان النظام المركب يعمل كما هو متوقع. ولا يكشف ارتفاع درجة الحرارة وحده أن زاوية التلامس غير مناسبة؛ فقد تنتج أعراض مشابهة عن التحميل المسبق المفرط أو كمية مادة التزييت أو طريقة التثبيت أو عدم كفاية التخلص من الحرارة. وإذا لم يستوفِ أحد الخيارات متطلبات الدفع إلا مع تحميل مسبق كبير، أو لم يستوفِ متطلبات السرعة إلا في ظل ظروف تزييت لا تستطيع الآلة توفيرها، فينبغي إعادة النظر في ترتيب المحامل قبل اعتماد المواصفات.
