لماذا يعلق منزلق HIWIN الخطي لديك بعد تركيب السكة؟

إذا كان المنزلق الخطي من HIWIN يتحرك بسلاسة قبل التركيب، لكنه أصبح يعلق على السكة الآن، فقد لا يحل استبدال العربة المشكلة. غالبًا ما يشير هذا التغير إلى أخطاء في سطح التركيب، أو عدم محاذاة السكة، أو عدم تساوي إحكام ربط البراغي، أو تلوث دخل أثناء التجميع. إن إجبار المنزلق على الحركة قد يتلف العناصر الدحرجية ومجاريها، محولًا مشكلة تركيب قابلة للتصحيح إلى توقف مكلف عن العمل.

السؤال المفيد ليس مجرد ما إذا كانت العربة تبدو مشدودة، بل هو أي خطوة من خطوات التجميع أدخلت المقاومة. فالسكة التي تتحرك بحرية عندما تكون براغيها مثبتة تثبيتًا خفيفًا، ثم تظهر فيها نقطة ضيقة بعد الإحكام النهائي، تقدم مؤشرًا تشخيصيًا مختلفًا عن محور لا يعلق إلا بعد تثبيت لوحة العربة.

حدّد ما تشعر به فعليًا عند حدوث «التعليق»

افصل الطاقة الكهربائية، وحرر الطاقة المخزنة، وأسند أي حمل قد يتحرك على نحو غير متوقع. يجب توفير إسناد ميكانيكي محكم للمحور الرأسي قبل فصل نظام الدفع أو إرخاء مثبتات التركيب. لا تستخدم عزم المحرك المؤازر لدفع الآلية عبر عائق ميكانيكي مشتبه به.

إذا كان تصميم الماكينة يسمح بالحركة اليدوية الآمنة، فلاحظ ما إذا كانت المقاومة منتظمة، أو تعتمد على الموضع، أو متقطعة. علّم موضع التعليق على قاعدة الماكينة، وسجّل ما إذا كان قد ظهر بعد إحكام السكة، أو تركيب العربة، أو توصيل نظام الدفع، أو التشحيم.

• مقاومة منتظمة: تحقّق من احتكاك الماسحات، ومواصفات التحميل المسبق، وحالة مادة التشحيم، أو الحمل الخارجي. لا يُتوقع من عربة ذات تحميل مسبق أن تتحرك بالقصور الذاتي مثل محمل غير محكم.
• نقطة ضيقة عند موضع متكرر على السكة: افحص التشوه الموضعي في التركيب، أو تلف مجرى الدحرجة، أو وجود حطام، أو تداخل بالقرب من ذلك الموضع.
• مقاومة لا تظهر إلا عند توصيل السكتين معًا: تحقّق من التوازي، والارتفاع النسبي للسكتين، وهندسة لوحة العربة.
• صوت طحن أو تعلّق أو توقف مفاجئ: أوقف الاختبار وافحص وجود تلوث أو تلف داخلي.

توجّه هذه الأنماط عملية الفحص، لكنها لا تثبت السبب بمفردها. فعلى سبيل المثال، قد يؤدي احتكاك مانع التسرب بغطاء شريطي تالف إلى أعراض تشبه مشكلة في مجرى الدحرجة.

افصل مقاومة الدليل الخطي عن مقاومة نظام الدفع

لا يعني تيبّس المحور بالكامل تلقائيًا وجود عطل في الدليل الخطي. إذا كان إجراء الصيانة في الماكينة يسمح بذلك، فاعزل مجموعة الدليل عن اللولب الكروي أو السير أو الوصلة أو المكبح أو المشغّل. أسند المجموعة المتحركة قبل فصل أي مكوّن.

إذا اختفت المقاومة بعد فصل نظام الدفع، فافحص محاذاة اللولب، وحامل الصامولة الكروية، ومحامل الدعم، وموضع الوصلة. وإذا استمرت، فتابع فحص السكتين وتركيب العربة. يمنع هذا الفصل استبدال دليل سليم لمجرد أن مكوّنًا آخر ينقل الحمل إليه.

تتطلب محامل دعم اللولب الكروي فحوصات خاصة بها. إن محمل INA ZKLF3080-2RS محوري فائق الدقة، المدرج تحت الطراز ZKLF3080-2RS-XL، يندرج ضمن موضوع محامل الدعم المنفصل، وليس ضمن استبدال العربة. تحقّق من أبعاده الدقيقة وترتيب التحميل المسبق ومواصفات الشركة المصنّعة بالرجوع إلى رسم الماكينة؛ ولا تفترض أن خيارات درجة الدقة العامة أو الخلوص تنطبق على هذه المجموعة بعينها.

تحقّق من سطح تثبيت السكة

قد تتبع سكة الدليل عيوب سطح مقعد التثبيت عندما تسحبها البراغي إلى موضعها. لذلك، يمكن أن تسبب النتوءات حول الثقوب الملولبة، أو الطلاء، أو الرايش المحصور، أو الحواف المرتفعة، أو الكتف غير المستوي، تعليقًا حتى لو بدت السكة مستقيمة قبل التركيب.

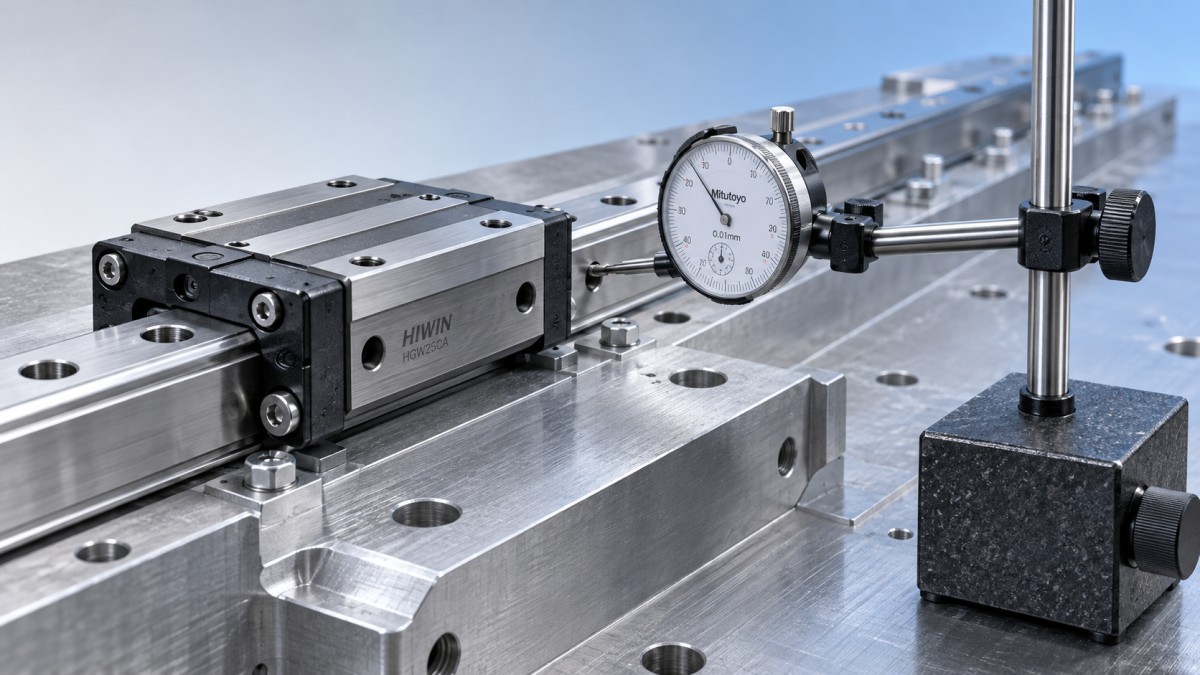

بعد تفريغ المجموعة من الحمل بأمان، افحص سطح الارتكاز باستخدام طريقة القياس المحددة للماكينة. يمكن لمؤشر قياس ذي قرص أن يساعد في تحديد التفاوت، لكن يجب أن يكون مرجعه موثوقًا. فقد يخفي مؤشر مثبت على المجموعة المشوهة نفسها الخطأ الذي تحاول قياسه.

افحص زاوية الكتف أيضًا. فإذا تداخل نصف قطر قاعدة الماكينة مع تفريغ زاوية السكة، فقد لا تستقر السكة بالكامل على وجهي الإسناد. ولن يعالج زيادة إحكام الربط هذا الخلل الهندسي.

بعد تسجيل الحالة الأصلية، قد يساعد تخفيف قيود التثبيت بصورة مضبوطة في تحديد موضع التشوه. لا تُرخِ المثبتات إلا بعد إسناد الحمل ووفقًا لإجراء الصيانة. إذا تغيرت المقاومة الموضعية عند تحرير جزء معين من السكة، فافحص منطقة الارتكاز وترتيب التثبيت فيها. هذا فحص تشخيصي، وليس إذنًا بتشغيل الماكينة والبراغي غير محكمة.

استخدم تعليمات التركيب المعمول بها من HIWIN لمعرفة عزم البراغي وتسلسل الإحكام وتفاوتات التركيب. لا توجد قيمة عزم موحّدة تناسب جميع مقاسات السكك ودرجات البراغي ومواد القواعد. افحص طول البرغي أيضًا؛ فقد يصل البرغي إلى قاع الثقب الأعمى، فيعطي إحساسًا ببلوغ عزم الإحكام من دون تثبيت السكة على نحو صحيح.

عندما تتحرك العربات منفردة بحرية لكن الطاولة المجمّعة لا تتحرك

يشير هذا النمط إلى وجود تقييد زائد في التجميع. فقد تبدو السكتان متوازيتين مع اختلافهما في المحاذاة الجانبية أو الارتفاع أو الالتواء. عندئذٍ تجبر لوحة العربة الصلبة الكتل على استيعاب خطأ لم تُصمَّم لتحمله.

حدّد سكة المرجع المحددة ووجه الإسناد. تحقّق من تلك السكة أولًا، ثم حاذِ السكة الثانوية باستخدام الطريقة التي توصي بها الشركة المصنّعة. لا تفترض ضرورة ضغط السكتين كلتيهما بشكل مستقل على أكتاف مشغولة آليًا؛ فالترتيب الصحيح يعتمد على تصميم الماكينة.

افحص الجانب السفلي من لوحة العربة بحثًا عن النتوءات وأخطاء الاستواء. إذا أدى إحكام براغيها إلى ظهور مقاومة، فتحقّق من هندسة أسطح التثبيت، واختلاف ارتفاع السكتين، وتسلسل الإحكام قبل إلقاء اللوم على الكتل. قد يؤدي سحب لوحة ملتوية لتصبح مستوية عبر العربات إلى أحمال داخلية غير مرغوب فيها.

لا تضف رقائق ضبط عشوائية ولا تخفّض عزم البراغي إلى أن تصبح الحركة مقبولة. قد تكون رقائق الضبط مناسبة ضمن إجراء تصحيح هندسي معتمد، لكن التعديل الارتجالي قد يستبدل مشكلة التعليق بضعف الإسناد أو فقدان دقة تحديد الموضع.

افحص التلوث دون التسبب في عطل آخر

قد يدخل حطام التجميع عبر الموانع أو يبقى على السكة. افحص مجاري الدحرجة التي يمكن الوصول إليها، والماسحات، ووصلات التشحيم، وأغطية ثقوب السكة. ابحث عن الخدوش، أو الموانع المنزاحة، أو الرايش قرب الموضع الذي تبدأ عنده المقاومة.

نظّف الأسطح المكشوفة بمادة مناسبة خالية من الوبر وبعامل تنظيف معتمد. لا توجّه الهواء المضغوط إلى داخل العربة ولا تغسل مكوناتها الداخلية بالمذيب من دون داعٍ. فكلا الإجراءين قد يدفع التلوث إلى الداخل أو يضر بالتشحيم.

شحّم وفقًا لتعليمات الطراز المحدد. فزيادة الشحم لا تصحح سوء المحاذاة. إذا كان من الضروري إزالة العربة، فاستخدم سكة النقل أو جهاز التثبيت المحدد؛ إذ قد تؤدي الإزالة من دون إسناد إلى تحرر العناصر الدحرجية في التصاميم التي تتطلب تثبيتها.

حدّد ما إذا كان التصحيح أو الاستبدال مبررًا

يصبح الاستبدال منطقيًا عندما يكشف الفحص عن تلف في مجرى الدحرجة، أو تلف العناصر الدحرجية، أو عطل في مكونات إعادة التدوير، أو استمرار مقاومة غير طبيعية بعد التحقق من ظروف التركيب والتشحيم. تحقّق من توافق السكة والكتلة، وفئة الدقة، وتعيين التحميل المسبق قبل الطلب؛ إذ يعتمد التوافق التبادلي على سلسلة المنتج.

تصنّع Jinan Lanyu المحامل وتتولى استيرادها وتصديرها، بما في ذلك المحامل الكروية ذات الأخدود العميق، والمحامل الكروية ذاتية المحاذاة، والمحامل الأسطوانية. عند إرسال استفسار عن استكشاف الأعطال وإصلاحها، أرسل التعيين الكامل للمكوّن المركّب، وترتيب الماكينة، والخطوة التي أدخلت التعليق، بدلًا من الاكتفاء بعبارة «المحمل مشدود». فترتيبات المحامل والأدلة المختلفة تتطلب فحوصات مختلفة.

بعد التصحيح، تحقّق من كامل مشوار الحركة مع إحكام المثبتات بالعزم المحدد، ثم اتبع إجراء إعادة التشغيل المنضبط الخاص بالماكينة. سجّل مقاومة الحركة في ظروف متسقة، ثم أعد الفحص مع الحمل المخصص. إن سلاسة الحركة مع ارتخاء براغي التثبيت لا تعني اكتمال الإصلاح؛ فالنتيجة المطلوبة هي حركة سلسة ومتكررة في المجموعة بعد اكتمال تركيبها.
